מיסבי גלגל תקינים חיוניים לבטיחות ולביצועי אופנוע שטח. חופש בגלגל מחייב החלפה מיידית.
הזנחת מיסבים שחוקים גורמת לכשל בטיחותי ולנזק יקר לרכיבי הגלגל. החלפה עצמית יכולה לחסוך עלויות מוסך.
מדריך זה מפרט זיהוי, כלים, ותהליך החלפה מלא למיסבי גלגל קדמי ואחורי, שלב אחר שלב.
איך לזהות בוודאות שמיסבי הגלגל צריכים החלפה?

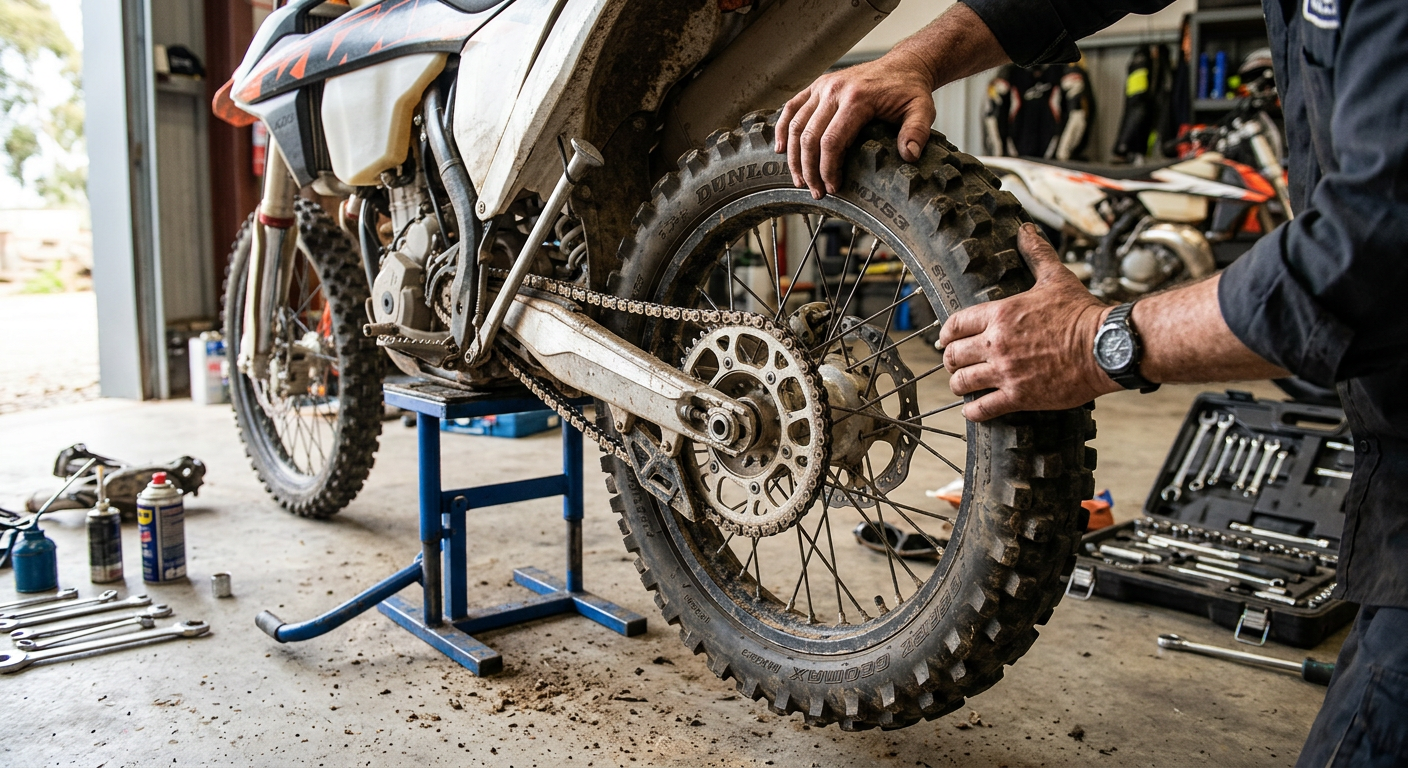

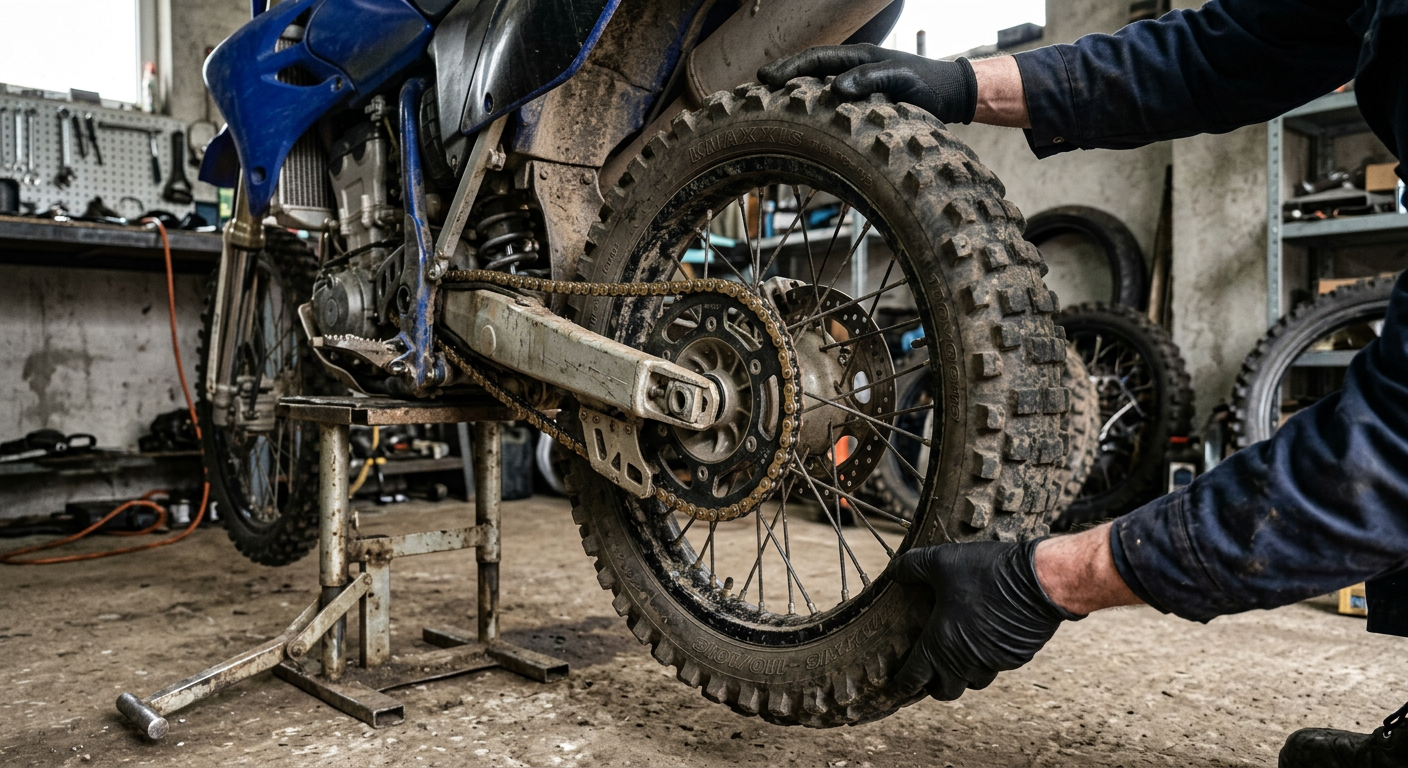

ודאו שהבעיה במיסבים לפני הזמנת חלקים. העמידו את האופנוע על סטנד רכיבה, כך שהגלגל באוויר.
תפסו את הגלגל בשתי ידיים, אחת בשעה 12 ואחת בשעה 6. נסו לנענע אותו פנימה והחוצה.
חפשו תחושת 'קליק' או תזוזה קלה. אם קיימת תזוזה, יש להחליף את המיסבים.

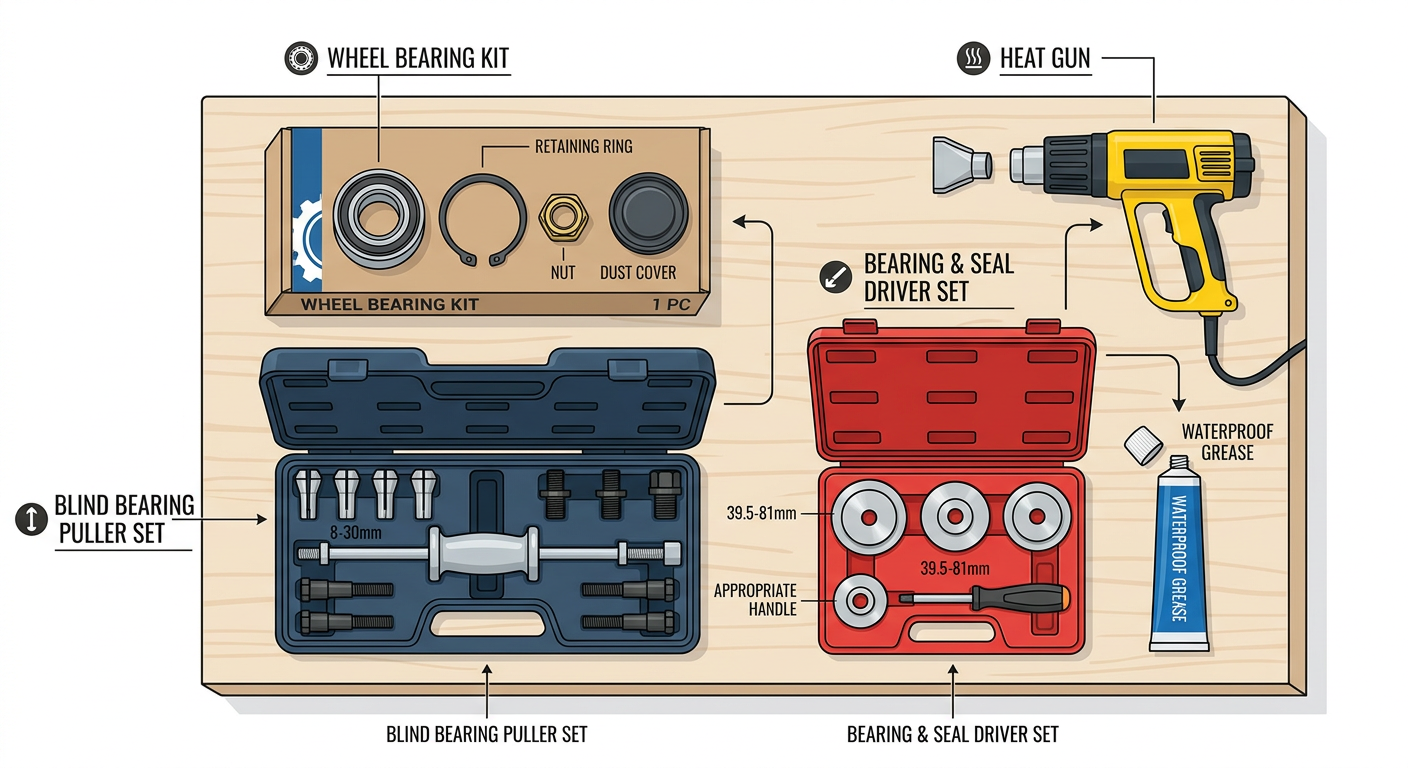

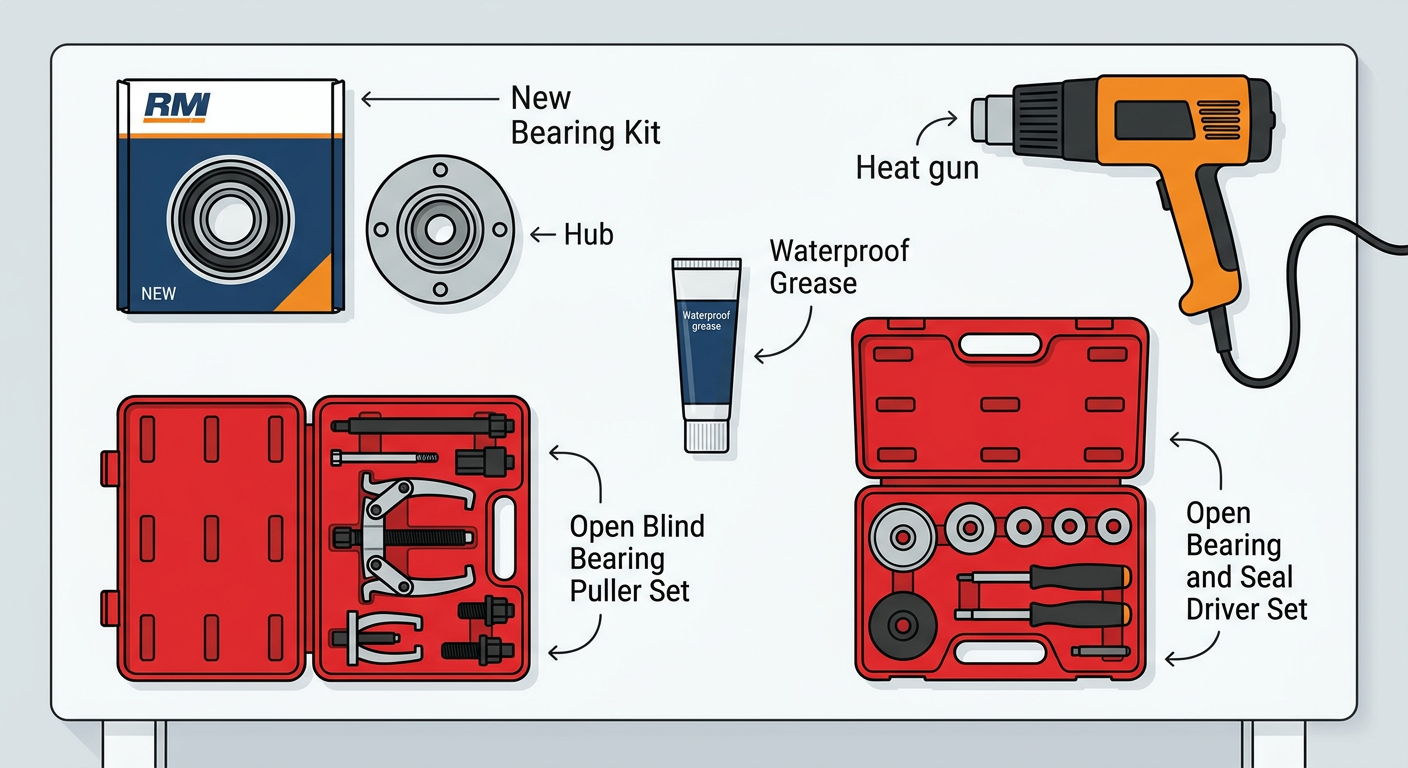

רשימת כלים וחלקים להחלפה
- חלקים: קיט מיסבים ומחזירי שמן (לרוב נמכר יחד, מותגים כמו All Balls, Pivot Works או SKF מומלצים), גריז איכותי עמיד במים.
- כלים בסיסיים: סט בוקסות וראצ'ט, מפתח מומנט, פטיש, מברגים שטוחים (להוצאת מחזירי שמן).
- כלים ייעודיים (מומלץ בחום):
- חולץ מיסבים עיוור (Blind Bearing Puller): הכלי הנכון והבטוח ביותר להוצאת המיסבים הישנים בלי להרוס את הנאבה. אפשר להסתדר בלעדיו, אבל זה לא מומלץ.
- סט דוחפי מיסבים (Bearing Driver Set): סט דסקיות אלומיניום בקטרים שונים שמאפשר להכניס את המיסב החדש בצורה ישרה ועם לחץ על המעטפת החיצונית בלבד. תחליף סביר הוא בוקסה עם קוטר חיצוני זהה לקוטר החיצוני של המיסב.
- אקדח חום (Heat Gun) או מבער פרופאן קטן: לחימום הנאבה כדי להקל על הוצאה והכנסת המיסבים.
- בונוס: גישה למקפיא. כן, המקפיא במטבח.
שלב 1: פירוק הגלגל והוצאת המיסבים הישנים
פרקו את הגלגל מהאופנוע. שחררו את בורג הציר המרכזי והוציאו את הגלגל.
אם מדובר בגלגל אחורי, שחררו את השרשרת. הניחו את הגלגל על משטח עבודה יציב.
פרקו את דיסק הבלם ואת גלגל השיניים (אם זה גלגל אחורי).
הסירו את מחזירי השמן באמצעות מברג שטוח קטן. השתמשו במוט דק לדחיפת המיסבים החוצה.
שלב 2: ניקוי, הכנה והתקנת המיסבים החדשים
נקו את פנים הנאבה באופן יסודי עם מסיר שומנים ומטלית. ודאו שאין שבבי מתכת או גריז ישן.
בדקו ויזואלית שאין סדקים או פגמים בנאבה. הניחו את המיסבים החדשים במקפיא לשעה.

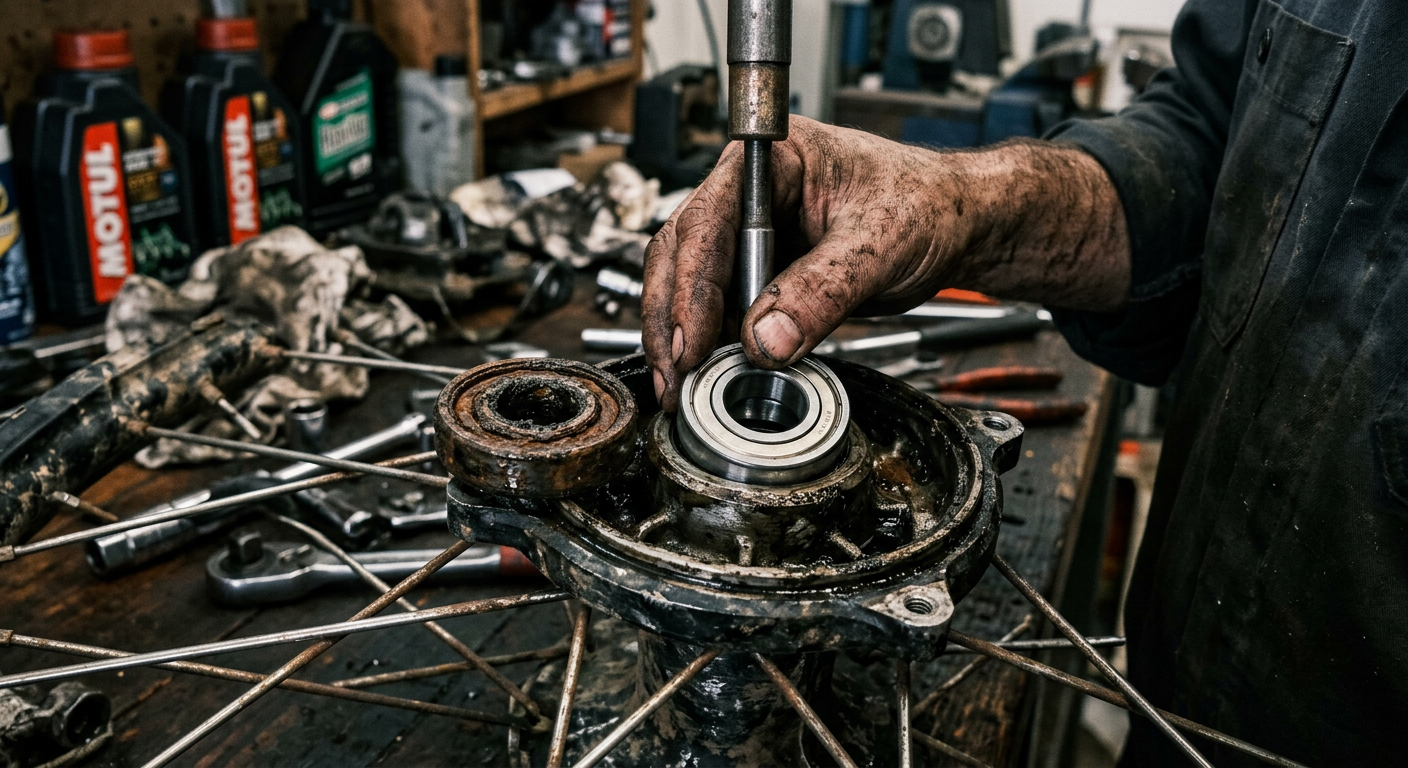

הוציאו את המיסבים מהמקפיא. הכניסו את המיסב הראשון בעזרת כלי ייעודי או בוקסה מתאימה ודפיקות פטיש קלות עד שיתייצב.
הכניסו את תותב הגישור בין המיסבים. התקינו את המיסב השני באותה שיטה.
שלב 3: הרכבה סופית ובדיקות
החלק הקשה מאחורינו. כעת, התקינו את מחזירי השמן החדשים. גם אותם מכניסים בעדינות עם דפיקות קלות עד שהם יושבים ישר ובקו אפס עם דופן הנאבה. הרכיבו חזרה את דיסק הבלם וגלגל השיניים. הקפידו להשתמש בלוקטייט (Loctite) על הברגים ולסגור אותם במומנט הנכון לפי ספר הרכב.
החזירו את הגלגל לאופנוע. נקו את ציר הגלגל ומרחו עליו שכבה דקה של גריז עמיד למים. הכניסו אותו למקום, חברו את השרשרת, והדקו את אום הציר. כאן חשוב להשתמש במפתח מומנט. הידוק יתר יפעיל לחץ על המיסבים החדשים ויקצר את חייהם, והידוק חלש מדי מסוכן. לכל אופנוע יש מומנט סגירה שונה לבורג הציר, ותמיד כדאי לבדוק בספר הרכב של היצרן. אם כבר פירקתם את הגלגל האחורי, זו הזדמנות מעולה לבדוק את מצב רפידות הבלם.
סובבו את הגלגל פעם אחרונה וודאו שהוא מסתובב חלק, שקט וללא חופשים. זהו, סיימתם! אתם מוכנים לחזור לשטח, בידיעה שהאופנוע שלכם תקין ובטוח יותר.
שאלות נפוצות
- כל כמה זמן צריך להחליף מיסבי גלגל באופנוע שטח?
- אין מרווח קבוע בקילומטרים או שעות מנוע. זה תלוי לחלוטין בתנאי הרכיבה. רוכב שחוצה הרבה נחלים ורוחץ את האופנוע עם גרניק בלחץ גבוה יחליף מיסבים לעיתים קרובות יותר מרוכב יבש. הכלל הטוב ביותר הוא לבדוק חופש לפני כל רכיבה או שתיים. מחליפים רק כשמרגישים חופש.
- כמה עולה להחליף מיסבי גלגל במוסך לעומת לבד?
- אם תעשו זאת לבד, העלות היא רק של החלקים. קיט מיסבים ומחזירי שמן איכותי לגלגל אחד עולה בסביבות 150-300 שקלים, תלוי באופנוע ובמותג. במוסך, יוסיפו על זה שעת עבודה, כך שהמחיר הסופי צפוי לנוע בין 400 ל-600 שקלים.
- אפשר לקנות מיסבים גנריים או שחייבים קיט ייעודי לאופנוע?
- בהחלט אפשר. אם אתם יודעים את המספר הסידורי המדויק של המיסבים (למשל, 6906-2RS), תוכלו לקנות מיסבים איכותיים, למשל של חברת SKF, ישירות מספק מיסבים ולרוב לחסוך קצת כסף. היתרון של קיט ייעודי הוא שהוא מגיע עם כל מה שצריך - שני מיסבים ושני מחזירי שמן במידות הנכונות, בלי כאב ראש.
- הרסתי את המיסב החדש בזמן ההתקנה, מה עשיתי לא נכון?

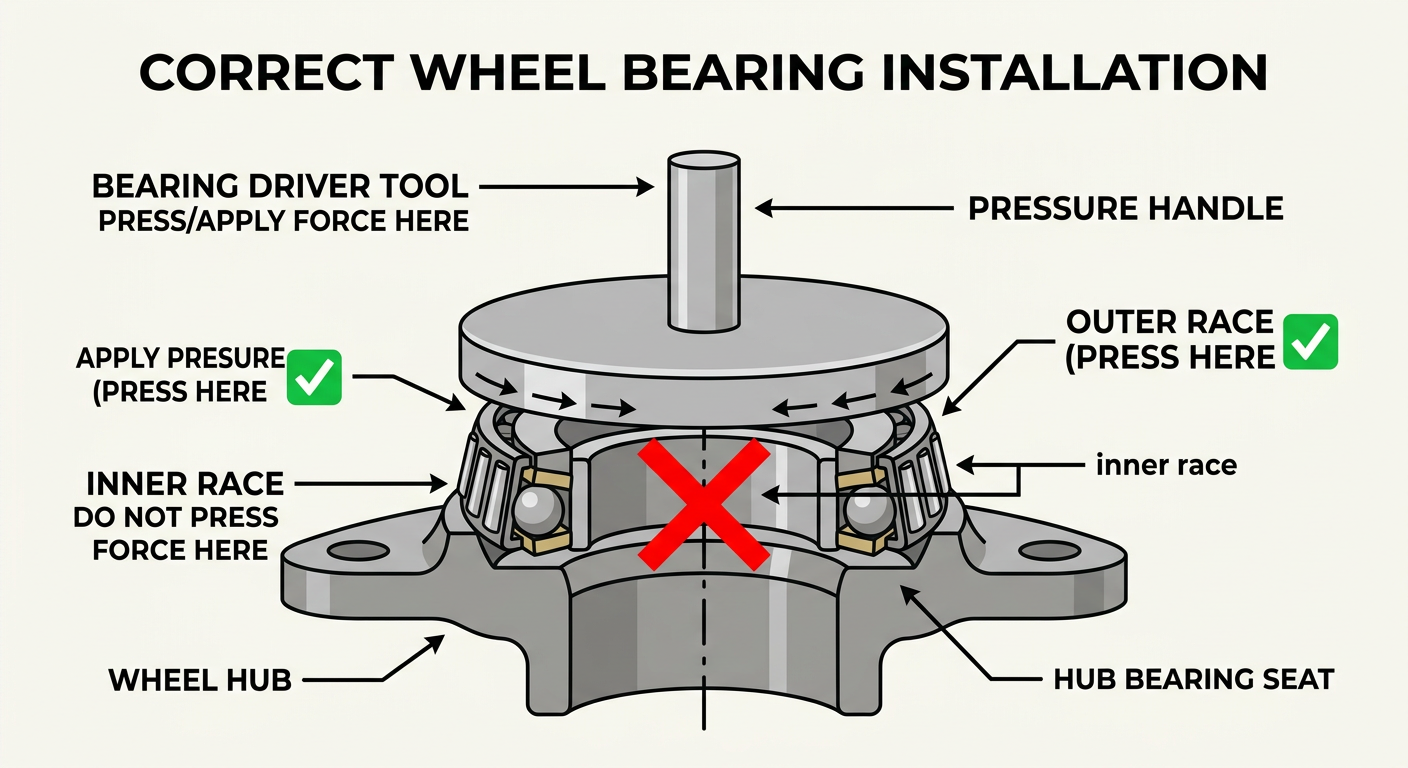

- כמעט בטוח שהפעלת כוח על החלק הלא נכון של המיסב. אם דופקים על הטבעת הפנימית או על האטם הגומי, הכדורים הקטנים שבפנים ניזוקים והמיסב נהרס. חובה להשתמש בדוחף (או בוקסה) שהקוטר שלו זהה לקוטר הטבעת החיצונית של המיסב, ולהפעיל כוח רק עליה.
מילון מונחים
כל המושגים שעשויים להיות לא ברורים, בהסבר פשוט.
- מיסב (Bearing)
- רכיב מכני שמפחית חיכוך בין שני חלקים נעים, במקרה שלנו בין ציר הגלגל לנאבה, ומאפשר סיבוב חלק.
- נאבה (Hub)
- החלק המרכזי של הגלגל שאליו מתחברים החישורים (שפיצים) ושבתוכו יושבים המיסבים.
- חולץ מיסבים (Bearing Puller)
- כלי ייעודי לשליפת מיסבים מתוך התושבת שלהם מבלי לפגוע בתושבת (בנאבה).
- מומנט סגירה (Torque Spec)
- מידת הכוח המדויקת שצריך להפעיל בעת הידוק בורג או אום, כפי שקבע יצרן האופנוע, כדי להבטיח חיבור בטוח אך לא מזיק.
- מחזיר שמן (Oil Seal)
- אטם גומי שיושב בפתח הנאבה, מגן על המיסב מפני כניסת מים ולכלוך ושומר על הגריז בפנים.
צ'קליסט החלפת מיסבי גלגל
ניתן להדפסה- האופנוע מורם על סטנד והגלגל באוויר.
- הגלגל פורק מהאופנוע.
- דיסק הבלם ו/או גלגל השיניים פורקו מהנאבה.
- מחזירי השמן הישנים הוצאו ונזרקו.
- המיסבים הישנים הוצאו (רצוי עם חולץ).
- פנים הנאבה נוקה באופן יסודי משאריות גריז ולכלוך.
- המיסבים החדשים שהו במקפיא לפחות 30 דקות.
- הנאבה חוממה קלות לפני התקנת כל מיסב.
- מיסב צד ראשון הותקן (בלחיצה על הטבעת החיצונית בלבד).
- הספייסר הפנימי הוחזר למקומו.
- מיסב צד שני הותקן עד לעצירה על הספייסר.
- מחזירי השמן החדשים שומנו והותקנו.
- הגלגל הורכב חזרה על האופנוע, והציר הודק לפי מומנט יצרן.
