הזרקת דלק באופנוע שטח: המדריך השלם לתקלות ואבחון

אם אתם רוכבים ותיקים, בטח יש לכם זיכרונות, ולא בהכרח טובים, מהימים של הקרבורטורים. הימים בהם הייתם צריכים להחליף דיזות באמצע טיול בצפון רק כי עליתם 500 מטר בגובה, או לפרק ולנקות את הקרבורטור אחרי כל פעם שהאופנוע שכב על הצד יותר מדי זמן. מערכת הזרקת הדלק (EFI - Electronic Fuel Injection) שינתה את כל זה והפכה את החיים שלנו להרבה יותר פשוטים.

אבל מה קורה כשהקסם הזה מפסיק לעבוד? פתאום האופנוע לא מניע, מגמגם, או שותה דלק כמו גמל אחרי צום. בניגוד לקרבורטור שאפשר לתקן עם מברג וקצת סבלנות, מערכת הזרקה נראית כמו קופסה שחורה ומפחידה. במאמר הזה נפרק את המערכת לגורמים, נסביר איך היא עובדת בשפה פשוטה, נכיר את התקלות הנפוצות וניתן לכם כלים לאבחן את הבעיה לבד, לפני שאתם רצים למוסך ופותחים את הארנק.

איך עובדת מערכת הזרקת דלק? (הסבר פשוט)

תחשבו על מערכת הזרקת דלק↗ כמו על שף פרטי למנוע שלכם. השף הזה, שהוא בעצם ה-ECU (מחשב ניהול מנוע), רוצה להכין את הארוחה המושלמת - תערובת מדויקת של אוויר ודלק. כדי לעשות את זה, הוא משתמש בחבורה של 'טועמים' קטנים - החיישנים.

החיישנים מדווחים לו כל הזמן על המצב: מה טמפרטורת האוויר והמנוע, באיזה גובה אתם רוכבים (לחץ ברומטרי), כמה חזק פתחתם את הגז (חיישן מצערת), וכמה חמצן נשאר בגזים שנפלטו מהאגזוז. עם כל המידע הזה, ה-ECU מחשב בדיוק כמה אלפיות שנייה לפתוח את המזרק כדי שיותז הכמות האידיאלית של דלק. כל התהליך הזה קורה מאות פעמים בשנייה, ומבטיח שהמנוע יפעל בצורה חלקה ויעילה בכל תנאי, מטיפוס על הר בחרמון המושלג ועד לחציית נחל בסינגלים של יער בן שמן.

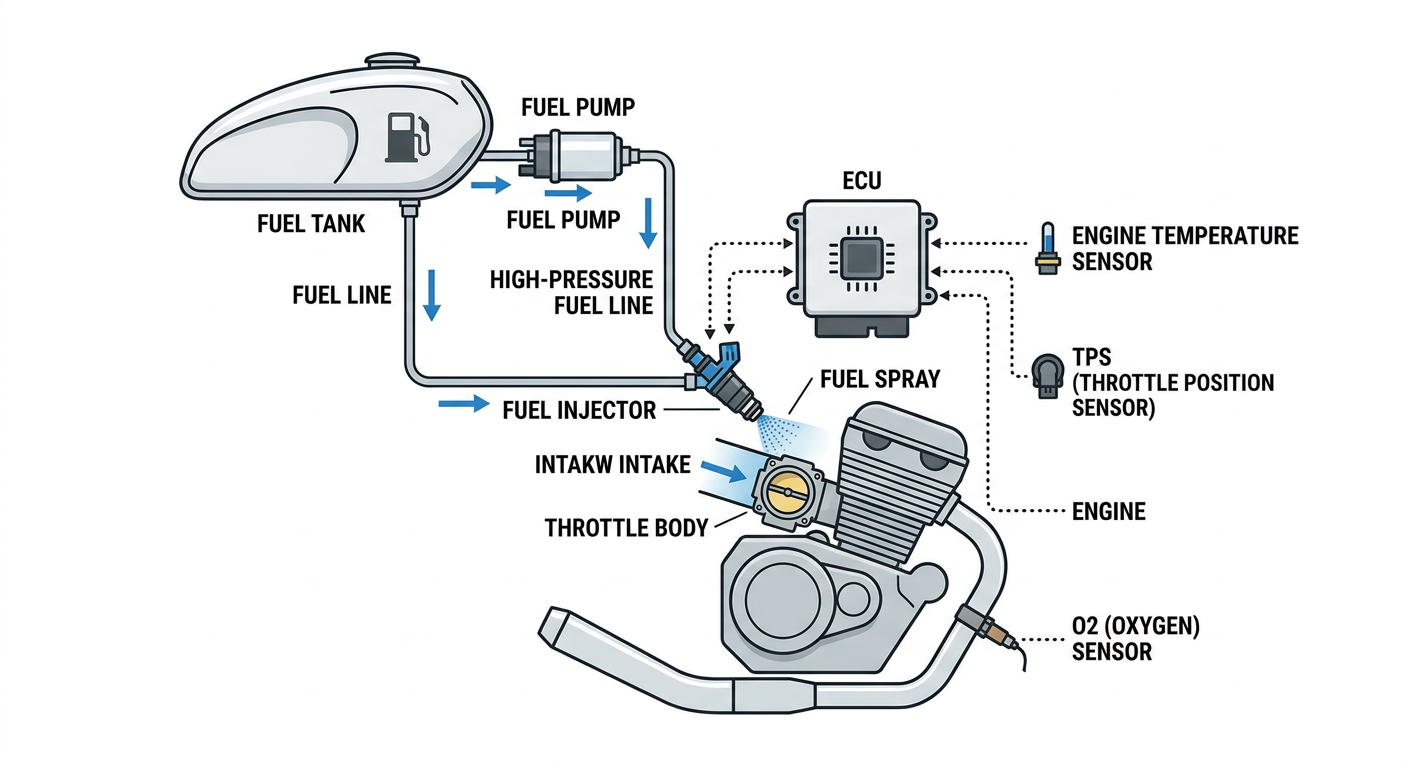

אינפוגרפיקה

השחקנים הראשיים: מי נגד מי במערכת הדלק

• ←ECU (Electronic Control Unit / מחשב ניהול מנוע): המוח של המערכת. קופסה קטנה שמכילה את כל ההיגיון, המפות והחישובים. היא מקבלת קלט מהחיישנים ונותנת פקודות למזרק ולרכיבים אחרים.

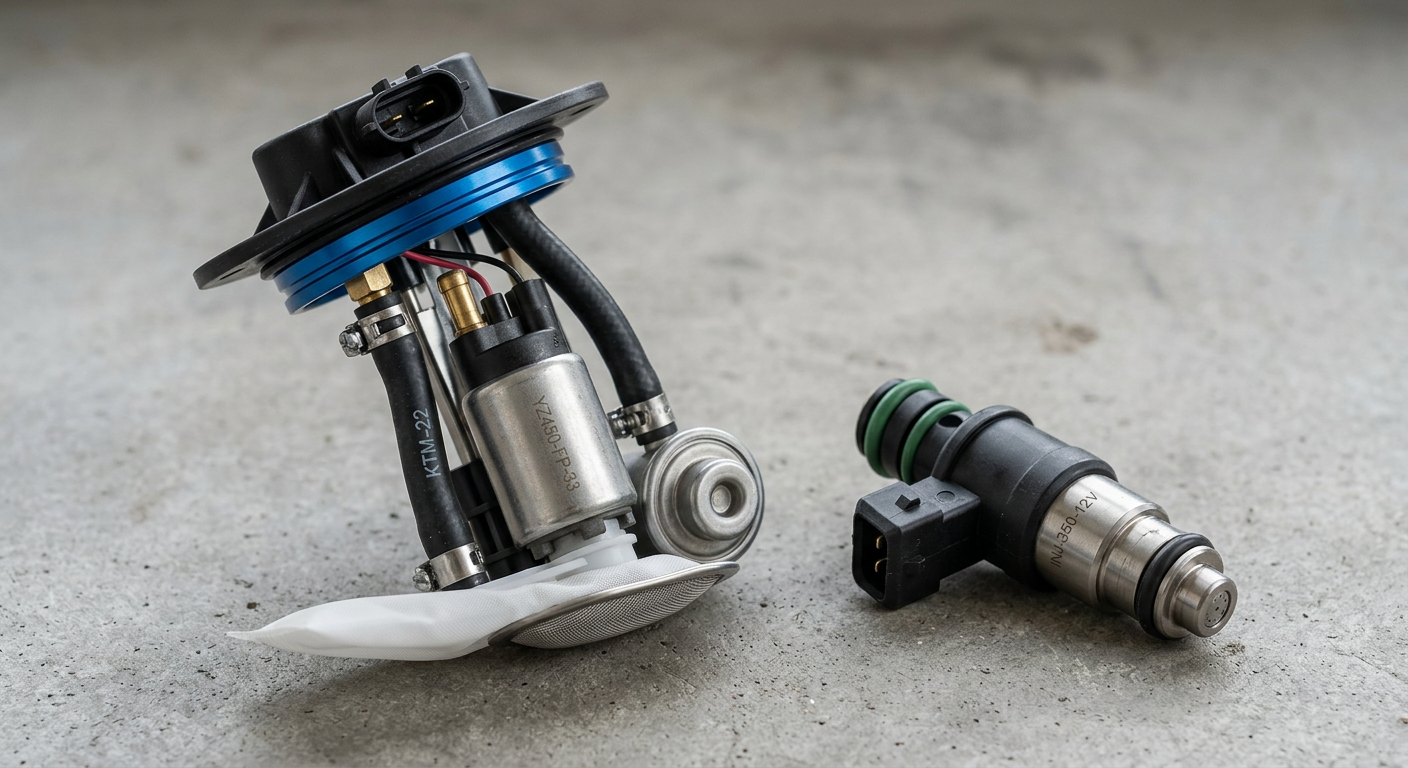

• ←משאבת דלק: הלב. בדרך כלל יושבת בתוך מיכל הדלק, ותפקידה הוא ליצור לחץ קבוע במערכת (בדרך כלל סביב 3 בר או 43 PSI). בלי לחץ תקין, הדלק לא יוזרק כמו שצריך.

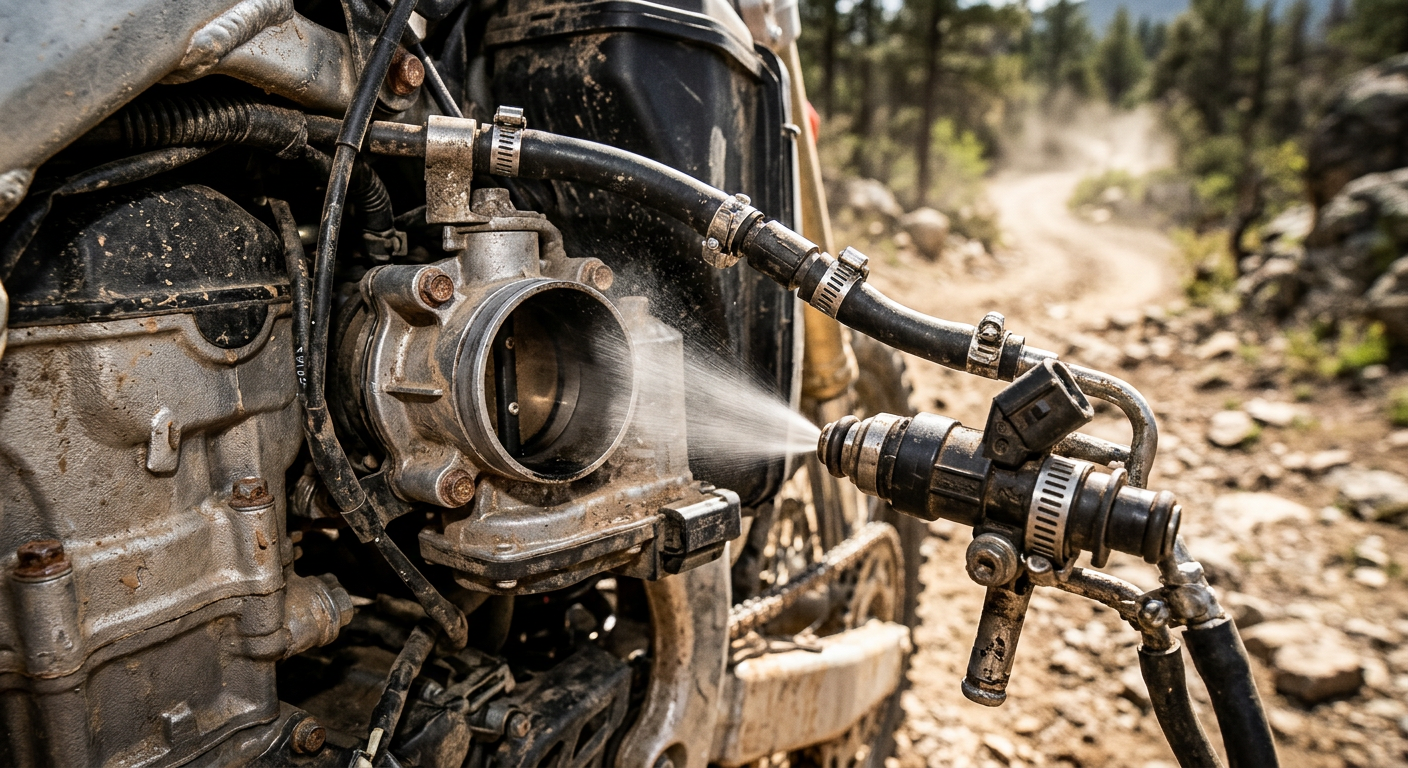

• ←מזרק (Injector): השסתום החשמלי המתוחכם. הוא מקבל פולס חשמלי מה-ECU ונפתח לזמן מדויק כדי להתיז ענן דק (אטומיזציה) של דלק ישירות לגוף המצערת או לצילינדר.
• ←גוף מצערת (Throttle Body): המחליף של הקרבורטור. זהו צינור עם פרפר בפנים שנפתח ונסגר כשאתם מסובבים את ידית הגז, ושולט על כמות האוויר שנכנסת למנוע.
• ←חיישנים: העיניים והאוזניים. החשובים ביותר הם חיישן מיקום מצערת (TPS), חיישן לחץ אוויר (MAP), חיישן טמפרטורת אוויר (IAT) וחיישן חמצן (O2) שיושב על הצינור של האגזוז באופנוע שטח.

תקלות נפוצות במערכת הזרקת דלק ואיך לזהות אותן

רוב הבעיות במערכות הזרקה מודרניות קשורות לשני גורמים עיקריים: דלק מלוכלך או ישן, ובלאי של חלקים מכניים כמו משאבת הדלק. הנה התסמינים הנפוצים והחשודים המיידיים:

• ←האופנוע לא מניע או מניע בקושי רב: החשוד מספר אחת הוא משאבת דלק שמתה. אם אתם לא שומעים את הזמזום האופייני למשך 2-3 שניות כשאתם מסובבים את הסוויץ', כנראה מצאתם את האשם. סיבה נוספת יכולה להיות פילטר דלק סתום לחלוטין.
• ←גמגומים, 'חורים' בסל"ד או כיבויים פתאומיים: זה יכול להצביע על מזרק סתום חלקית שלא מרסס דלק בצורה אחידה, או על בעיה בחיישן מיקום המצערת (TPS) שנותן ל-ECU מידע שגוי על כמה גז פתחתם.
• ←צריכת דלק גבוהה, ריח חזק של דלק ועשן שחור מהאגזוז: אלו סימנים קלאסיים של תערובת עשירה מדי. זה יכול לקרות בגלל מזרק דולף (לא נסגר עד הסוף) או חיישן חמצן (O2) תקול שגורם ל-ECU להעשיר את התערובת בלי סיבה.
• ←סל"ד סרק לא יציב או גבוה מדי: לעיתים קרובות נגרם בגלל דליפת ואקום (אוויר ש'בורח' למנוע אחרי גוף המצערת) או חיישן טמפרטורת מנוע שמדווח למחשב שהמנוע קר (וגורם לו לעבוד כמו על 'צ'וק' קבוע).

אבחון עצמי: איך למצוא את הבעיה בלי מחשב דיאגנוסטיקה

לפני שאתם מוציאים מאות שקלים על גרר ודיאגנוסטיקה במוסך, יש כמה בדיקות פשוטות שכל אחד יכול לעשות בחניה.

הדבר הראשון והכי בסיסי הוא לוודא שהבעיה לא נובעת ממשהו אחר. למשל, ביצוע נכון של ניקוי וחימום מסנן אוויר באופנוע שטח הוא צעד ראשון וחיוני, כי מסנן סתום משבש לגמרי את יחס האוויר-דלק. גם בדיקה מהירה של המצת יכולה ללמד המון. קריאת מצב מצת באופנוע שטח תגלה לכם אם התערובת עשירה, ענייה או תקינה.

אם אלו תקינים, נתקדם למערכת הדלק עצמה. סובבו את מפתח ההצתה למצב ON (בלי להניע) והאזינו. אתם אמורים לשמוע זמזום חשמלי עדין מאיזור מיכל הדלק למשך 2-3 שניות. זהו צליל משאבת הדלק שבונה לחץ. אם שורר שקט מוחלט, בדקו את הפיוז (נתיך) של משאבת הדלק בתיבת הפיוזים. אם הפיוז תקין, רוב הסיכויים שהמשאבה עצמה סיימה את חייה.

פענוח קודי תקלות: כשהאופנוע מדבר אליכם

באופנועים מודרניים רבים, כשה-ECU מזהה תקלה באחד החיישנים או הרכיבים, הוא ידליק את נורת ה-FI (Fuel Injection) בלוח השעונים. לפעמים הנורה פשוט תישאר דולקת, אבל לעיתים קרובות היא תהבהב בקוד מסוים שיכול לכוון אתכם ישירות לתקלה.

הקודים האלו משתנים בין יצרנים, אבל העיקרון דומה. למשל, הבהוב ארוך אחד ואחריו שני הבהובים קצרים יכול לסמן את קוד תקלה 12. כדי לדעת מה כל קוד אומר, תצטרכו לעיין בספר הרכב של האופנוע שלכם (Owner's Manual) או בספר המכונאים (Service Manual). חיפוש מהיר בגוגל של "[שם הדגם שלכם] FI error codes" בדרך כלל יניב תוצאות מיידיות. זה יכול לחסוך שעות של ניחושים ולהצביע ישירות על חיישן תקול.

טיפ למתקדמים: TPI של ק.ט.מ והוסקוורנה - מה שונה בהן?

אם יש לכם אופנוע 2 פעימות מודרני מקונצרן KTM, סביר להניח שהוא מצויד במערכת TPI (Transfer Port Injection). זוהי מערכת הזרקה ייחודית שבה הדלק לא מוזרק לגוף המצערת, אלא ישירות לתוך 'חלונות המעבר' (Transfer Ports) בצילינדר. במקביל, כמות מדודה של שמן מוזרקת בנפרד לתוך גוף המצערת.

היתרון הגדול הוא שאין יותר צורך לערבב שמן בדלק, צריכת הדלק והשמן נמוכה משמעותית, והמנוע עובד נקי וחלק יותר בגבהים שונים. תקלות נפוצות במערכת הזו יכולות להיות קשורות לסתימה של פילטר הדלק הקטן שנמצא בתוך הצינור במיכל, או במקרים נדירים יותר, כשל של משאבת השמן הקטנה. ההבדלים בין המערכות האלו הם חלק מהסיבות להשוואות כמו KTM לעומת Husqvarna.

תחזוקה מונעת שתחסוך לכם אלפי שקלים

כמו ברוב הדברים בחיים, מניעה היא התרופה הטובה ביותר. תחזוקה נכונה של מערכת הדלק יכולה למנוע 90% מהתקלות.

• ←תדלקו חכם: השתמשו בדלק נקי ואיכותי (95 אוקטן ומעלה) מתחנות דלק נורמליות. הימנעו מלתדלק מג'ריקנים ישנים ומלוכלכים.
• ←אל תשאירו דלק ישן: אם אתם יודעים שהאופנוע עומד לעמוד יותר מחודשיים, רוקנו את המיכל או השתמשו במייצב דלק (Fuel Stabilizer). דלק ישן מתפרק ויוצר משקעים שסותמים פילטרים ומזרקים.
• ←החליפו פילטר דלק: זהו אחד החלקים הכי מוזנחים באופנוע. רוכבים רבים אפילו לא יודעים שיש להם כזה. בדקו בספר הרכב כל כמה זמן צריך להחליפו. בדרך כלל מדובר על כל 20-40 אלף ק"מ, אבל ברכיבת שטח מאומצת כדאי לקצר את המרווחים.
• ←תוסף ניקוי מזרקים: מדי פעם, שימוש בתוסף איכותי לניקוי מזרקים יכול לעזור לשמור על המערכת נקייה ולמנוע הצטברות פיח.
