כל רוכב שמטפל באופנוע שלו לבד מכיר את התחושה הזאת: אחרי שבועיים של ציפייה דרוכה, החבילה מחו"ל סוף סוף מגיעה. אתה פותח אותה בהתרגשות, רק כדי לגלות שהזמנת את הבורג עם הראש הלא נכון, את האטם של הדגם האמריקאי במקום האירופאי, או את רגלית ההילוכים של שנת 2021 במקום 2022. זה מתסכל, זה יקר, וזה משאיר את האופנוע מושבת לשבועות נוספים.
הסיבה לטעויות האלה היא כמעט תמיד דילוג על השלב החשוב ביותר: קריאה נכונה של 'תרשים' החלקים. ה'תרשים' (תרשים חלקים) הוא למעשה התנ"ך של המכונאי. זוהי דיאגרמת חלקים מפורטת שהיצרן מספק, ומראה כל בורג, אטם ופלטה באופנוע שלך, ממש כמו הוראות הרכבה של לגו למבוגרים.
במאמר הזה נלמד צעד אחר צעד איך להפוך את הדיאגרמות המפחידות האלה לחבר הכי טוב שלכם. נבין איך לזהות את האופנוע המדויק שלכם, איפה למצוא תרשימים אמינים, איך לפענח את התרשימים, למצוא את מספר החלק (מק"ט) הנכון, ולהזמין בדיוק את מה שאתם צריכים - בפעם הראשונה.
מה זה בכלל 'תרשים חלקים' ולמה זה המפה שלך לאוצר?

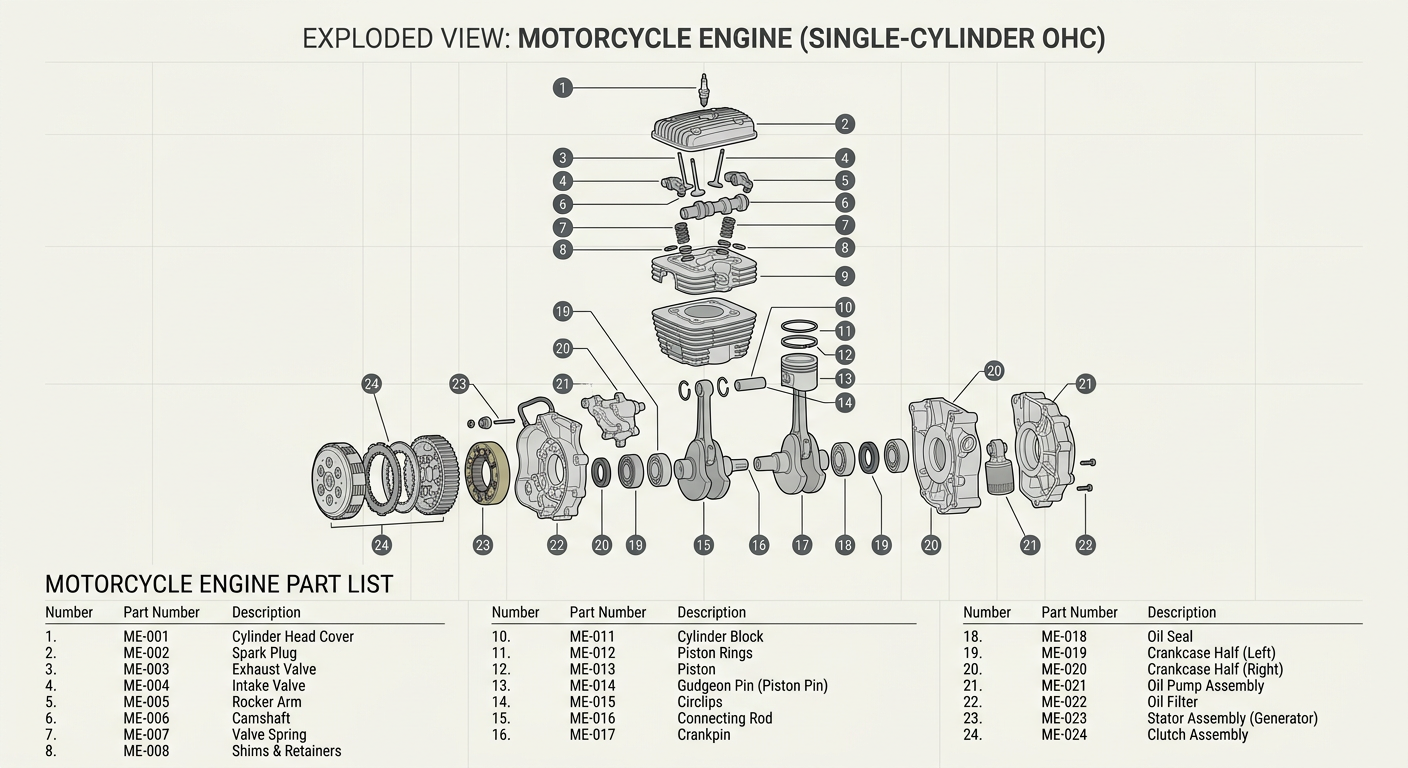

תרשים חלקים, או בשמו המקצועי תרשים חלקים, הוא סט של דיאגרמות מפורטות שמציגות כל מכלול באופנוע במצב 'מפורק'. תחשבו על המנוע, הגיר, מערכת הבלימה או המתלים - כל אחד מהם מקבל עמוד משלו עם תרשים שמראה כל חלק וחלק בנפרד, ואת הסדר שבו הם מורכבים.
לכל חלק בתרשים יש מספר ייחודי שמצביע עליו. המספר הזה מוביל לרשימה, וברשימה נמצא המידע הקריטי: המק"ט (מספר קטלוגי) - זהו קוד הזיהוי הייחודי של החלק אצל היצרן. זה המספר שאיתו תבצעו את ההזמנה. בנוסף למק"ט, הרשימה תכלול תיאור של החלק, את הכמות הנדרשת להרכבה מלאה, ולפעמים הערות חשובות.
במילים פשוטות, התרשים הוא הגשר בין 'אני צריך את הגומייה הזאת שנקרעה לי במשאבת מים' לבין 'אני מזמין את חלק מספר 75035053000'. ההבדל הזה הוא ההבדל בין ניחוש פרוע לדיוק כירורגי.
שלב ראשון: זיהוי מדויק של האופנוע שלך (השלב הכי חשוב!)
לפני שאתם בכלל פותחים גוגל, אתם חייבים לדעת בוודאות של 100% מהו הדגם והשנתון המדויקים של האופנוע שלכם. להגיד 'יש לי KTM 300' זה כמו להגיד 'יש לי טויוטה קורולה'. יש עשרות גרסאות ושנתונים, והחלקים ביניהם לא תמיד זהים.

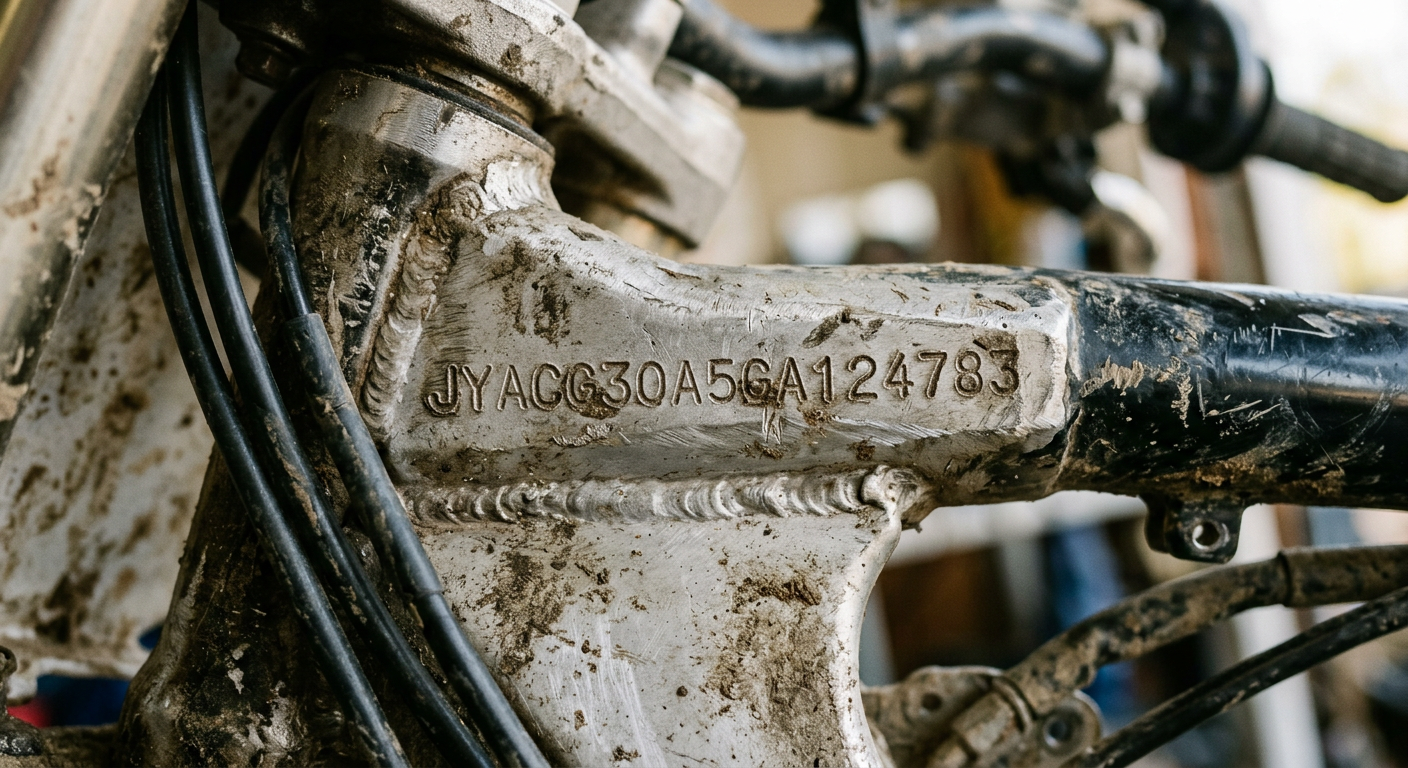

המפתח לזיהוי הוא מספר השלדה (VIN - Vehicle Identification Number). זהו קוד בן 17 תווים שמוטבע על שלדת האופנוע, בדרך כלל על צוואר ההיגוי (הצינור הגדול שהכידון מתחבר אליו). צלמו אותו עם הטלפון כדי שיהיה לכם תמיד. התו העשירי במספר השלדה מציין בדרך כלל את שנת הדגם, וזה קריטי.
למה זה כל כך חשוב? כי יצרנים מבצעים שינויים קטנים משנה לשנה. אופנוע KTM EXC 300 מודל 2023 ואופנוע זהה ממודל 2024 עשויים להיראות אותו דבר, אבל יכול להיות שיש להם בולמים שונים, תושבות מנוע אחרות או אפילו בורג שונה במכסה הקלאץ'. הזמנה לפי שנתון שגוי היא המתכון הבטוח לטעות.
איפה מוצאים תרשים חלקים אמין? (לא כל גוגל הוא חבר)
- אתרים של קמעונאים גדולים: אלה המקומות הנוחים והפופולריים ביותר. אתרים כמו Rocky Mountain ATV/MC או Partzilla מציעים ממשק נוח מאוד. אתם בוחרים יצרן, שנתון, דגם, ומיד מקבלים גישה לכל הדיאגרמות. היתרון הוא שלצד החלק המקורי (OEM), הם מציגים לעיתים קרובות חלופות זולות יותר (Aftermarket).
- אתרי יצרן רשמיים: לחלק מהיצרנים, כמו KTM או ימאהה, יש כלי לאיתור חלקים באתר הרשמי שלהם. היתרון הוא שזה המקור הכי מדויק שיש. החיסרון הוא שלפעמים הממשק פחות ידידותי והם לא יציעו לכם חלופות.
- פורומים וקבוצות פייסבוק: פחות מומלץ להסתמך על זה כמקור עיקרי, אבל אם אתם תקועים, לשאול בקבוצה ייעודית לדגם שלכם יכול לעזור. חברים בקבוצה יכולים לכוון אתכם לתרשים הנכון או אפילו לשלוח צילום מסך.

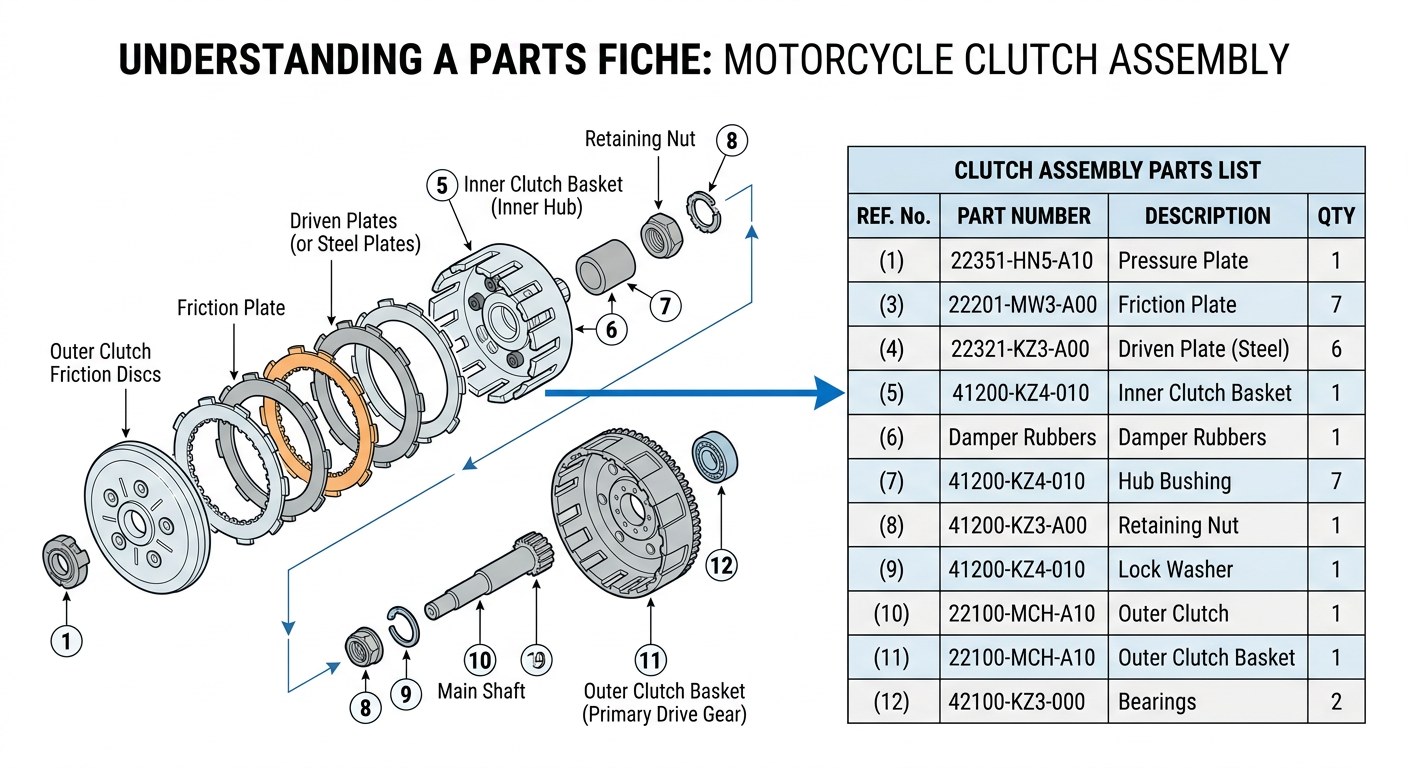

פענוח הדיאגרמה: איך קוראים את המפה?

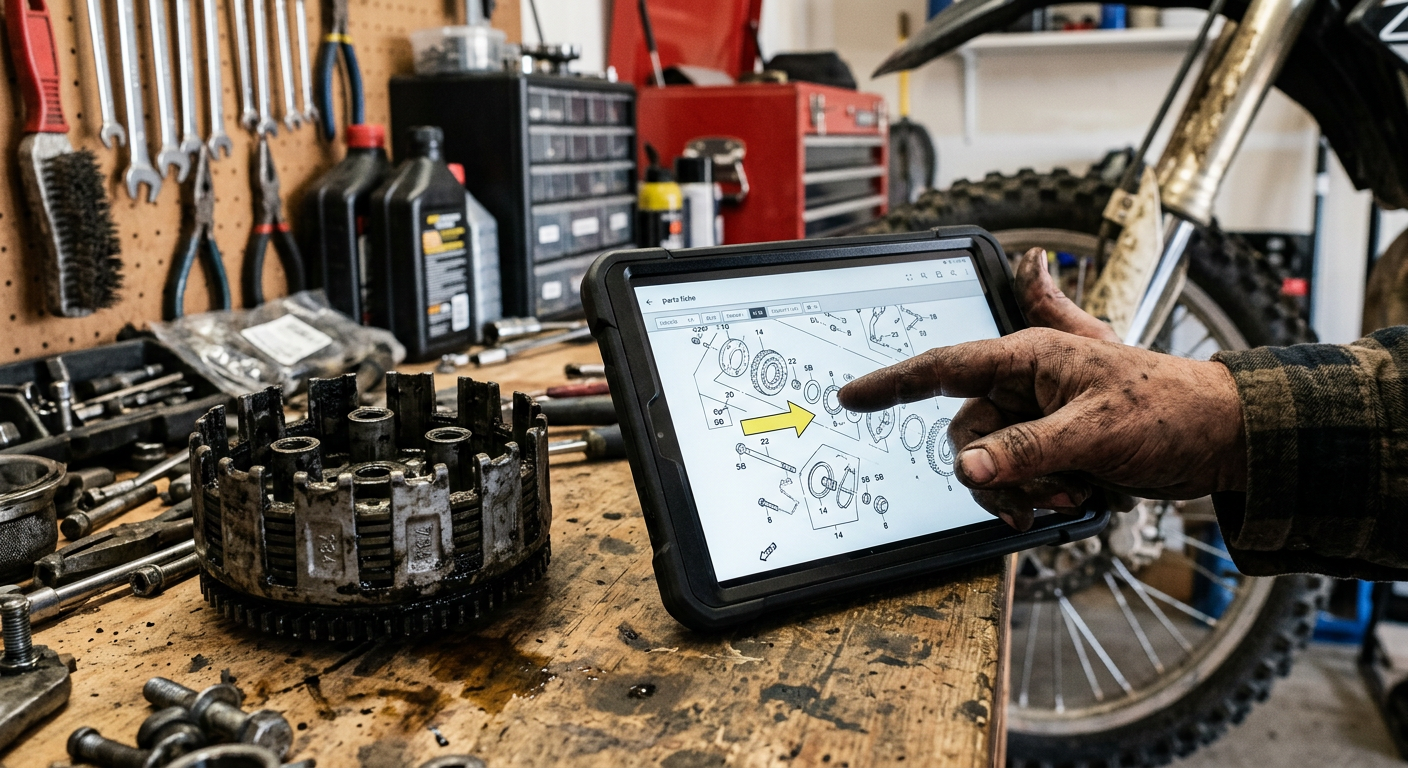

אז מצאתם את התרשים של האופנוע שלכם. אתם רואים מולכם תרשים שנראה כמו פיצוץ במפעל ברגים. אל דאגה, זה יותר פשוט ממה שזה נראה. בואו נפרק את זה:
1. בחרו מכלול: קודם כל, נווטו למכלול הרלוונטי. אם אתם צריכים אטם למשאבת המים, חפשו קטגוריה כמו 'Water Pump' או 'Cooling System'.
2. זהו את החלק בתרשים: הסתכלו על התרשים המפורק ונסו לאתר ויזואלית את החלק שאתם צריכים. ליד כל חלק יופיע מספר קטן - זהו מספר הסימוכין (Reference Number).
3. מצאו את מספר הסימוכין ברשימה: גללו למטה, מתחת לתרשים, ותמצאו טבלה. אתרו בטבלה את מספר הסימוכין שזיהיתם בשלב הקודם.
4. מצאתם את המק"ט! בשורה של מספר הסימוכין שלכם, תהיה עמודה בשם 'Part Number' או 'OEM Number'. זהו המק"ט שאתם צריכים. העתיקו אותו בדיוק, כל ספרה ואות חשובה. לצדו תראו גם את שם החלק, את הכמות שצריך (למשל, אם יש 4 ברגים זהים, יהיה כתוב QTY: 4), ולפעמים הערות כמו 'מתאים רק לדגמי SIX DAYS'.
טיפים להזמנה חכמה: איך להימנע מטעויות יקרות
אחרי שמצאתם את המק"ט, אתם כמעט שם. אבל רגע לפני שלוחצים על 'הזמן', כדאי לעבור על צ'קליסט קצר כדי לוודא שלא תצטערו על זה אחר כך.
מקרה מבחן: החלפת מיסב גלגל אחורי בגאסגאס 250
בואו ניקח דוגמה מהחיים. המיסבים בגלגל האחורי של הגאסגאס EC250F שלי, מודל 2022, התחילו להרעיש. אני צריך להזמין סט חדש. הנה התהליך:
1. זיהוי: אני יודע שהאופנוע הוא GasGas EC 250F שנת 2022. אני גם בודק את מספר השלדה כדי להיות בטוח.
2. מציאת התרשים: נכנסתי לאתר של Rocky Mountain ATV/MC. בחרתי: GasGas > 2022 > EC 250F.
3. ניווט למכלול: מתוך רשימת הקטגוריות, בחרתי 'Rear Wheel'.
4. זיהוי החלקים: בתרשים אני רואה את כל חלקי הגלגל. אני מזהה את שני המיסבים (מספר סימוכין 5) ואת שני מחזירי השמן (מספר סימוכין 6) שצריך להחליף יחד איתם.
5. איתור המק"טים: אני גולל לטבלה. ליד מספר 5 (מיסב) כתוב מק"ט 77710015000 ושהכמות היא 2. ליד מספר 6 (מחזיר שמן) כתוב מק"ט 0760354771 ושהכמות היא 2.
6. בדיקת חלופות: באותו עמוד, האתר מציע לי קיט מיסבים ומחזירי שמן של חברת 'All Balls' שעולה 70 שקלים, לעומת כ-250 שקלים לכל החלקים המקוריים בנפרד. במקרה הזה, למיסבים, חלופת אפטרמרקט איכותית היא אופציה מצוינת. הוספתי את הקיט של All Balls לעגלה.
בצורה הזאת, לא רק שהזמנתי את החלקים הנכונים, אלא גם חסכתי סכום משמעותי. זה כוחה של קריאת תרשים נכונה.
שאלות נפוצות
- מה ההבדל בין מק"ט OEM למק"ט Aftermarket?
- מק"ט OEM (Original Equipment Manufacturer) הוא מספר החלק המקורי של יצרן האופנוע (למשל, KTM, הונדה). חלקים אלה מבטיחים התאמה מושלמת. חלק 'אפטרמרקט' (Aftermarket) מיוצר על ידי חברה חיצונית (למשל, ProX, All Balls). הוא לרוב זול יותר, והאיכות יכולה להיות דומה, טובה יותר, או לפעמים פחות טובה מהמקור. בחלקים כמו פילטרים, רפידות ומיסבים, חלופות אפטרמרקט הן לרוב משתלמות מאוד.
- הזמנתי חלק והגיע משהו לא נכון. מה עושים?
- קודם כל, בדוק את פרטי ההזמנה שלך. אם הטעות שלך (הזנת מק"ט שגוי), האפשרות הטובה ביותר היא לנסות למכור את החלק בקבוצות פייסבוק או בפורומים של אופנועים. אם הטעות של הספק (הוא שלח מק"ט שונה ממה שהזמנת), פנה מיד לשירות הלקוחות שלהם עם מספר הזמנה, תמונה של החלק שקיבלת וצילום מסך של מה שהזמנת. רוב החנויות הגדולות יזכו אותך או ישלחו את החלק הנכון.
- האם המחיר שמופיע בתרשים הוא המחיר שאשלם?
- לא. המחיר שמופיע ליד החלק בדיאגרמה הוא בדרך כלל המחיר המומלץ לצרכן (MSRP) בארה"ב או באירופה. המחיר הסופי שתשלם תלוי בחנות ממנה אתה מזמין, במבצעים, בעלויות המשלוח לישראל, ובמיסים (מע"מ ומכס) אם ערך החבילה עובר את הפטור (נכון להיום, 75$). תמיד השוו מחירים סופיים כולל משלוח.
- למה אני לא מוצא את דגם האופנוע שלי בתרשים?
- יכולות להיות כמה סיבות: 1. האופנוע ישן מאוד (לפני שנות ה-90). 2. אתה באתר אמריקאי והדגם שלך הוא אירופאי, או להפך (למשל, ההבדלים בין הונדה CRF450R האמריקאי ל-CRF450RX האירופאי). 3. הדגם שלך הוא גרסה מיוחדת שיוצרה לשוק ספציפי. נסה לחפש באתרים של קמעונאים אירופאיים (כמו Farioli או Enduro-Store) או חפש בגוגל את המק"ט המדויק אם הצלחת למצוא אותו במקום אחר.
- האם כדאי להזמין חלפים מקוריים (OEM) או חלפים חלופיים (Aftermarket)?
- הבחירה בין חלקי OEM לחלקי Aftermarket תלויה בסוג החלק, בתקציב ובהעדפות האישיות. חלקי OEM מובטחים להתאים באופן מושלם ומגיעים עם אחריות יצרן, אך הם יקרים יותר. חלקי Aftermarket יכולים להיות זולים יותר ולעיתים אף מציעים שיפורים בביצועים, אך איכותם משתנה ויש לבדוק ביקורות ומוניטין של היצרן.
- האם תרשימי חלקים זמינים גם לאופנועים ישנים יותר?
- כן, בדרך כלל ניתן למצוא תרשימי חלקים גם לאופנועים ישנים, לעיתים קרובות באתרי קמעונאים גדולים או בארכיונים דיגיטליים של יצרנים. ייתכן שיהיה קשה יותר למצוא אותם, אך הם קיימים ברוב המקרים.
מילון מונחים
כל המושגים שעשויים להיות לא ברורים, בהסבר פשוט.
- תרשים חלקים (תרשים חלקים)
- דיאגרמה מפורטת של מכלולי האופנוע במצב מפורק, המסופקת על ידי היצרן כדי לאפשר זיהוי והזמנה של חלקים ספציפיים.
- מק"ט (מספר קטלוגי)
- קוד זיהוי ייחודי שניתן לכל חלק על ידי היצרן. זהו המספר שמשמש להזמנת החלק. ידוע גם כ-Part Number או SKU.
- OEM (Original Equipment Manufacturer)
- חלקים המיוצרים על ידי או עבור יצרן האופנוע המקורי. אלו החלקים שמותקנים על האופנוע בפס הייצור.
- Aftermarket
- חלקים המיוצרים על ידי חברות צד שלישי, שאינן יצרן האופנוע המקורי. חלקים אלה משמשים כתחליפים לחלקי OEM.
- VIN (Vehicle Identification Number)
- מספר השלדה של האופנוע. קוד ייחודי בן 17 תווים המשמש לזיהוי מדויק של הרכב, כולל שנתון, יצרן ודגם.
