בעיות טעינה באופנוע נובעות בדרך כלל מתקלה במצבר, בסטטור או בוווווווסת המתח.
הבנת עקרונות הפעולה של מערכת הטעינה מאפשרת אבחון עצמי וחיסכון בעלויות תיקון.
מדריך זה יפרט את תפקיד כל רכיב ויספק הנחיות שלב אחר שלב לבדיקה יעילה.
טבלת מתחים אופיינית למערכת טעינה תקינה
| נקודת מדידה | מצב | מתח צפוי (DC) |
|---|---|---|
| קטבי המצבר | מנוע כבוי | 12.6V - 12.8V |
| קטבי המצבר | בזמן התנעה | > 10.5V |
| קטבי המצבר | מנוע בסל"ד סרק | ~13.0V - 13.8V |
| קטבי המצבר | מנוע ב-5,000 סל"ד | 13.5V - 14.5V |

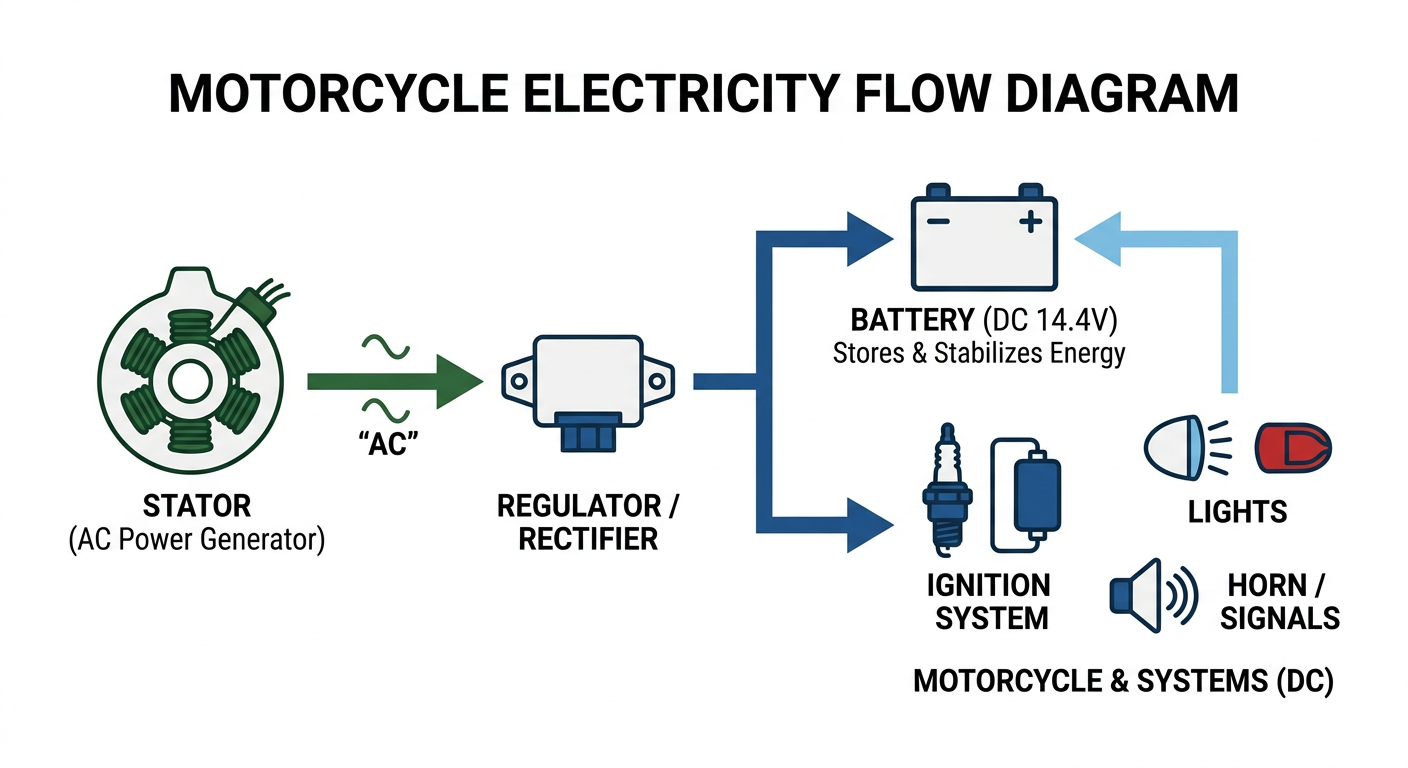

איך מערכת הטעינה עובדת? אנלוגיה של סכר ונהר
מערכת הטעינה באופנוע כוללת סטטור, וווווווסת מתח ומצבר.
הסטטור מייצר זרם חילופין (AC) לא יציב, בדומה לטורבינה בנהר סוער.
וווווווסת המתח ממיר את הזרם לזרם ישר (DC) יציב, בדומה לסכר המייצב את זרימת המים. הוא מונע טעינת יתר שעלולה לפגוע במצבר.
המצבר אוגר את החשמל ומספק אותו למערכות האופנוע, בדומה למאגר מים.
כלים נדרשים לאבחון תקלות חשמל

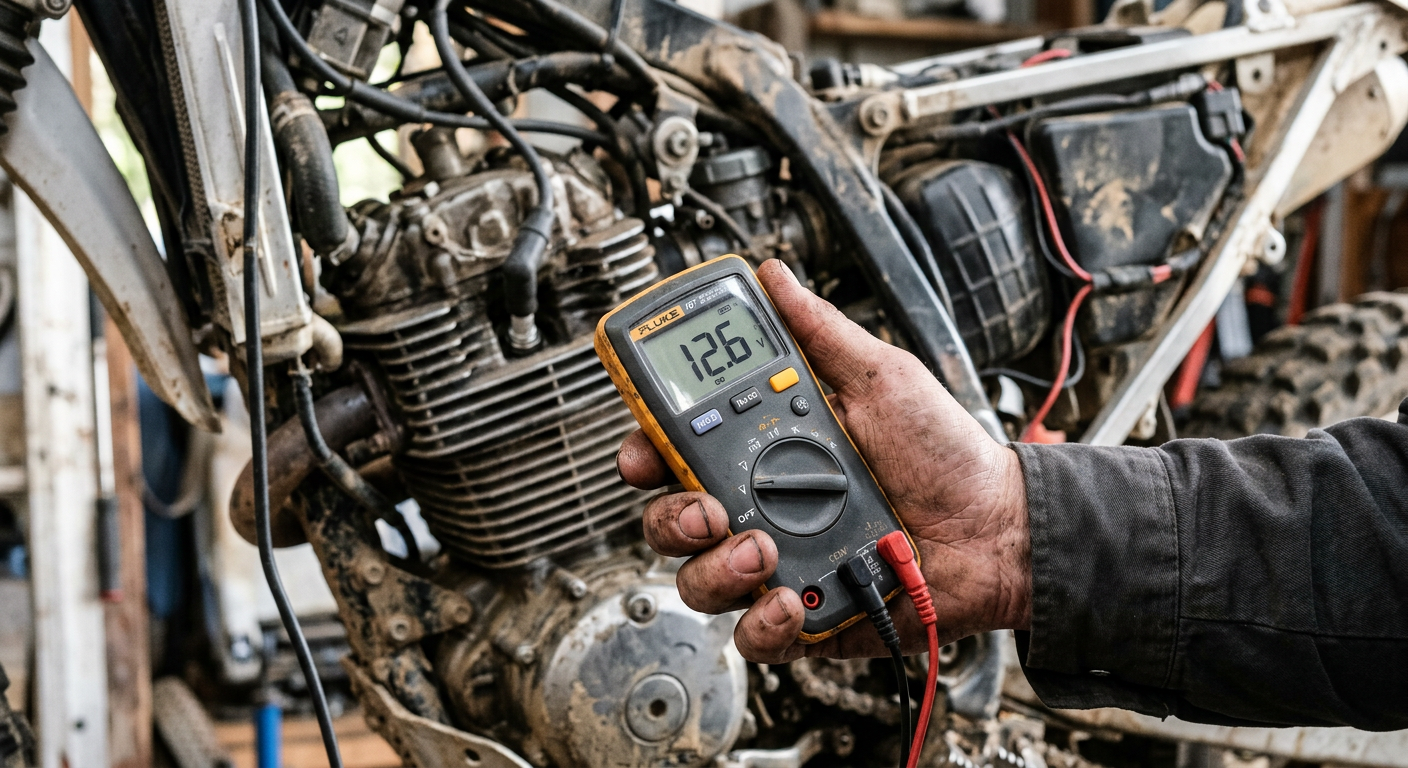

- מולטימטר דיגיטלי (רב-מודד): זה הכלי העיקרי והחשוב ביותר. לא צריך משהו יקר, גם אחד ב-50-100 שקלים יעשה את העבודה.
- סט בוקסות וראצ'ט: כדי לפתוח את מכסה הסטטור במידת הצורך ולנתק את המצבר.
- ספר הרכב (Service Manual): המקור הכי אמין לערכי המתח וההתנגדות הספציפיים לדגם שלכם.
- כפפות ומשקפי מגן: בטיחות לפני הכל, במיוחד כשעובדים עם חשמל ומצברים.
שלב 1: בדיקת המצבר - החשוד המיידי
המצבר הוא הרכיב הפגיע ביותר במערכת. התחילו את הבדיקה בו. בצעו שלוש בדיקות פשוטות:
1. בדיקת מתח במנוחה: מתח תקין במצבר כבוי הוא 12.6-12.8 וולט.
2. בדיקת מתח בהתנעה: מתח תקין יורד ל-10-11 וולט במהלך ההתנעה. מתח נמוך יותר מצביע על מצבר חלש או תקול.
3. בדיקת מתח טעינה: כשהאופנוע מונע, המתח צריך לעלות ל-13.0-13.8 וולט. בהעלאת סל"ד ל-5,000, המתח צריך להתייצב בין 13.5 ל-14.5 וולט. מתח מחוץ לטווח זה מצביע על בעיה במערכת הטעינה. התייעצו עם ספר השירות של האופנוע לערכים מדויקים.

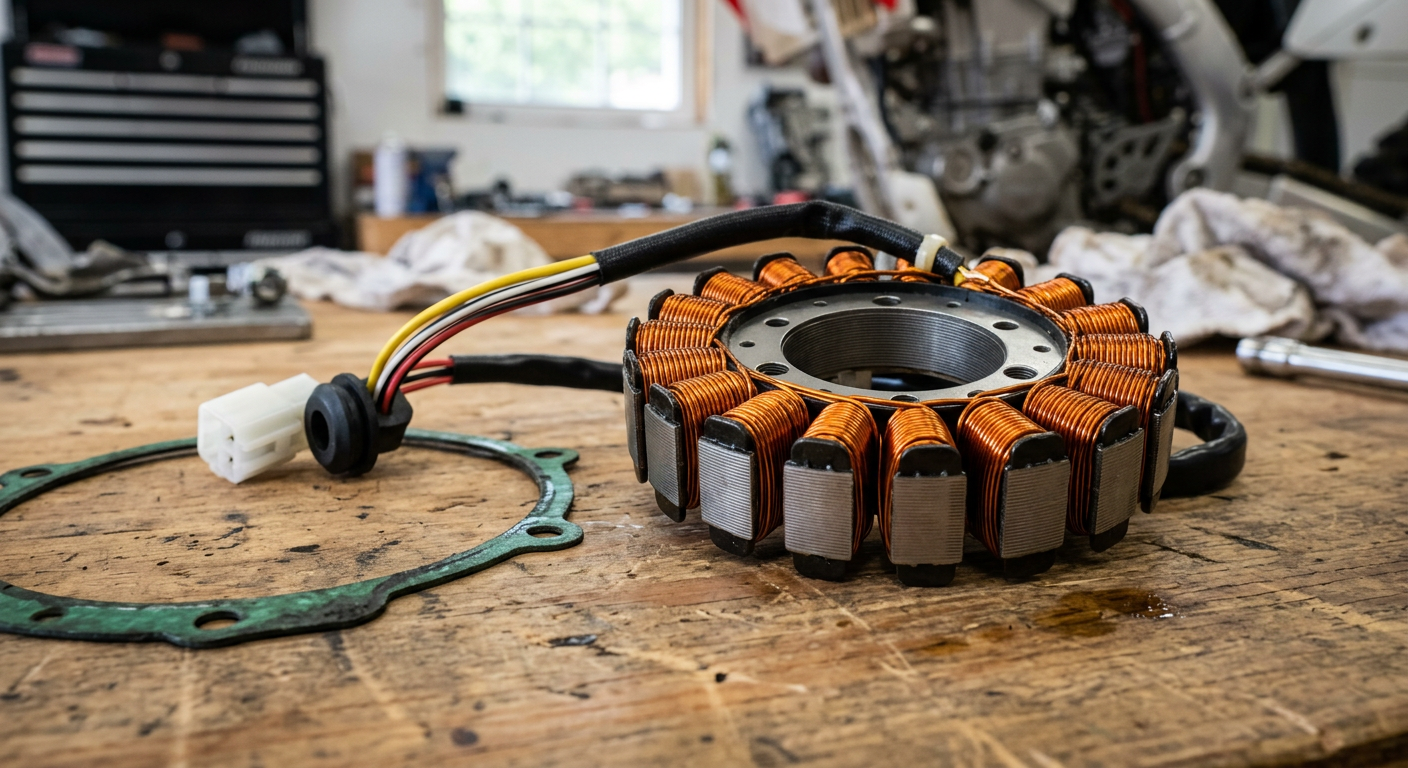

שלב 2: בדיקת הסטטור - האם הגנרטור עובד?
אם המצבר תקין אך אין טעינה, בדקו את הסטטור.
אתרו את מחבר הסטטור, בדרך כלל צמה של שלושה חוטים זהים (לרוב צהובים או לבנים). נתקו אותו.
1. בדיקת התנגדות (Resistance): חברו את המולטימטר בין כל שני חוטים של הסטטור. ההתנגדות צריכה להיות נמוכה מאוד, בדרך כלל בין 0.2 ל-1.0 אוהם. התייעצו עם ספר השירות לערכים מדויקים. קריאת אינסוף או חריגה מהטווח מצביעה על סטטור תקול.
2. בדיקת קצר לגוף (Ground Short): חברו צד אחד של המולטימטר לחוט הסטטור וצד שני לשלדת האופנוע. המולטימטר צריך להראות אינסוף. קריאת התנגדות כלשהי מצביעה על קצר וסטטור תקול.
3. בדיקת מתח AC: חברו את המולטימטר בין כל שני חוטים של הסטטור. הניעו את האופנוע והעלו סל"ד. המתח צריך לעלות בהתמדה ל-50-70 וולט AC ב-5,000 סל"ד. קריאה נמוכה או לא יציבה מצביעה על סטטור תקול.
שלב 3: בדיקת וווווווסת המתח - המוח של המערכת
אם המצבר והסטטור עברו את כל הבדיקות בהצלחה, אבל האופנוע עדיין לא טוען כמו שצריך - כל האצבעות מופנות לוווווווסת המתח. זהו רכיב אלקטרוני אטום שלרוב לא ניתן לתיקון, ודיאגנוזה שלו היא בעיקר דרך אלימינציה.
הסימן הכי ברור לוווווווסת תקול הוא תוצאת 'בדיקת מתח הטעינה' שביצענו בשלב 1. אם המתח ב-5,000 סל"ד גבוה מדי (מעל 14.8V-15V), הוווווווסת לא מצליח להגביל את המתח והוא 'מבשל' לכם את המצבר ואת שאר רכיבי החשמל. אם המתח נמוך מדי (לא עולה משמעותית מעל מתח המצבר במנוחה), הוווווווסת לא מצליח ליישר ולהעביר את הזרם מהסטטור למצבר.
בדיקה נוספת שניתן לבצע היא בדיקת דיודות (אם המולטימטר שלכם תומך באופציה זו), אבל היא מורכבת יותר ומשתנה בין דגמים. ברוב המקרים, אם הסטטור מוציא מתח AC תקין, והמצבר לא רואה מתח DC עולה בסל"ד, וווווווסת המתח הוא האשם ויש להחליפו.
צ'קליסט אבחון בעיות טעינה
שאלות נפוצות
- האם אפשר להניע עם כבלים ולהמשיך לרכוב אם יש בעיית טעינה?
- אפשר, אבל לא לאורך זמן. האופנוע ימשיך לעבוד כל עוד יש חשמל במצבר. ברגע שהמצבר יתרוקן (מה שיקרה מהר מאוד, כי מערכת הטעינה לא עובדת), המנוע ייכבה, גם באמצע נסיעה. זה פתרון חירום כדי להגיע הביתה, לא תחליף לתיקון.
- כמה עולה להחליף סטטור או וווווווסת מתח?
- המחירים משתנים מאוד. סטטור חליפי יכול לעלות בין 300 ל-800 שקלים, ומקורי יכול להגיע גם ל-1,500 שקלים ויותר. וווווווסת מתח יעלה בדרך כלל בין 250 ל-700 שקלים. עלות העבודה במוסך תהיה סביב 300-500 שקלים, תלוי במורכבות הגישה לרכיבים.
- החלפתי מצבר חדש והוא התרוקן אחרי שבוע. מה הבעיה?
- זו דוגמה קלאסית למצב בו המצבר הוא הקורבן, לא האשם. אם מצבר חדש מתרוקן, זה סימן כמעט ודאי שמערכת הטעינה (הסטטור או וווווווסת המתח) לא טוענת אותו בזמן הרכיבה. עליך לבצע את הבדיקות המתוארות במאמר כדי לאתר את הרכיב התקול.
- האם אפשר לתקן סטטור שרוף?
- תיאורטית אפשר ללפף מחדש את סלילי הנחושת, יש בעלי מקצוע שעושים זאת. בפועל, עבור רוב האופנועים המודרניים, העלות והזמן הופכים את זה ללא כדאי. ברוב המקרים, החלפה של הסטטור ביחידה חדשה (מקורי או חליפי איכותי) היא הפתרון הנכון והאמין ביותר.
מילון מונחים
כל המושגים שעשויים להיות לא ברורים, בהסבר פשוט.
- סטטור
- רכיב נייח במנוע, המורכב מסלילי נחושת, אשר מייצר זרם חילופין (AC) כאשר שדה מגנטי (מהרוטור) חולף על פניו.
- וווווווסת מתח / מיישר זרם (Regulator/Rectifier)
- רכיב אלקטרוני הממיר את זרם החילופין (AC) מהסטטור לזרם ישר (DC) ומגביל את מתח הטעינה לרמה בטוחה עבור המצבר (בדרך כלל עד 14.5V).
- מולטימטר
- מכשיר מדידה אלקטרוני המשלב מספר פונקציות, כגון מדידת מתח (וולט), זרם (אמפר) והתנגדות (אוהם). כלי חיוני לאבחון תקלות חשמל.
- זרם חילופין (AC)
- זרם חשמלי המשנה את כיוונו וגודלו באופן מחזורי. זהו הזרם שהסטטור מייצר.
- זרם ישר (DC)
- זרם חשמלי הזורם בכיוון קבוע. זהו הזרם שהמצבר אוגר ובו משתמשות רוב מערכות האופנוע.
