אם יש לכם אופנוע שטח שתי פעימות, במוקדם או במאוחר תגיעו לרגע שבו תצטרכו לעשות 'טופ אנד'. לא, זה לא תרגיל רכיבה חדש, אלא שם קוד לאחת מפעולות התחזוקה החשובות ביותר: החלפת בוכנה (פיסטון), רינגים ואטמים בחלק העליון של המנוע.
הרבה רוכבים נרתעים מהעבודה הזאת וחושבים שהיא שמורה למכונאים בלבד. האמת היא שעם קצת סבלנות, הכלים הנכונים והרבה ניקיון, החלפת בוכנה היא משימה אפשרית בהחלט גם במוסך הביתי. זה לא רק יחסוך לכם מאות שקלים, אלא גם ייתן לכם סיפוק אדיר והבנה מעמיקה יותר של איך הלב הפועם של האופנוע שלכם עובד.
במדריך הזה נפרק את התהליך לגורמים. נתחיל מהשאלה הכי חשובה - מתי בכלל צריך להחליף בוכנה? נעבור על כל הסימנים שהאופנוע מאותת לכם שהגיע הזמן, נכין רשימת קניות וכלים, ונעבור שלב-אחר-שלב על תהליך הפירוק וההרכבה. בקיצור, כל מה שצריך כדי להחזיר את המנוע שלכם לצעירותו.
למה בכלל צריך להחליף בוכנה?
במנוע שתי פעימות, הבוכנה היא כוכבת ההצגה. היא עולה ויורדת בתוך הצילינדר אלפי פעמים בדקה, חשופה לחום ולחץ אדירים. תפקידה הוא לדחוס את תערובת הדלק והאוויר, להעביר את כוח הפיצוץ לגל הארכובה, וגם לנהל את פתיחת וסגירת פתחי היניקה והפליטה שבצילינדר.
עם הזמן והעבודה הקשה, הבוכנה והרינגים (טבעות הבוכנה) שעליה נשחקים. השחיקה הזאת גורמת למרווח גדול מדי בין הבוכנה לקיר הצילינדר. התוצאה? בריחת לחץ (קומפרסיה נמוכה), ירידה בהספק, ובמקרים קיצוניים - נזק קטסטרופלי למנוע. תחשבו על זה כמו סוליות של נעלי ריצה: אפשר למשוך איתן עוד קצת, אבל בשלב מסוים הן כבר לא נותנות תמיכה והביצועים יורדים, עד לרגע שבו הן נקרעות לגמרי באמצע ריצה.
השאלה הגדולה: מתי מחליפים בוכנה?
כאן הדעות קצת חלוקות, ויש שתי גישות עיקריות: לפי הספר ולפי התחושה.
- לפי הספר (שעות מנוע): יצרני האופנועים (KTM, הוסקוורנה, גאס גאס וכו') מספקים המלצה ברורה בספר הרכב. בדרך כלל, ההמלצה נעה בין 40 ל-80 שעות מנוע, תלוי בנפח המנוע ובאופי הרכיבה. רוכבי מוטוקרוס תחרותיים שמחזיקים את המנוע בסל"ד גבוה יחליפו בתדירות גבוהה יותר, בעוד שרוכבי הארד אנדורו טכני יכולים למשוך קצת יותר.
- לפי התחושה (סימנים מקדימים): לא כולם רוכבים עם שעון שעות, וגם לא תמיד חייבים להיצמד להוראות היצרן בצורה עיוורת. הגוף שלכם והאופנוע שלכם יודעים לדבר. אם אתם קשובים, תוכלו לזהות בקלות שהגיע הזמן לטיפול. בסעיף הבא נפרט בדיוק למה להקשיב.
5 סימנים שהבוכנה שלך עייפה
האופנוע שלכם לא יפסיק לעבוד ביום אחד. הוא יתחיל לשלוח לכם רמזים שהגיע הזמן לטיפול טופ אנד. הנה הסימנים הנפוצים ביותר:
- קומפרסיה נמוכה: הרגלית של הקיק-סטארטר מרגישה "רכה" וקלה מדי להורדה. האופנוע מתחיל להתקשות בהנעה, במיוחד כשהוא קר.
- ירידה בכוח: האופנוע מרגיש "עצלן". הוא לא מאיץ כמו פעם, מתקשה "לעלות על הפאוור-בנד" (רצועת הכוח), ומרגיש חלש יותר בעליות.
- רעשים מהמנוע: צלצול מתכתי עדין מהחלק העליון של המנוע, במיוחד בסל"ד נמוך ולפני שהמנוע חם לגמרי. הרעש הזה, המכונה 'Piston Slap', נגרם כשהבוכנה השחוקה "מטיילת" ומכה בדפנות הצילינדר.
- עשן מוגבר: אם אתם רואים יותר עשן כחלחל מהרגיל יוצא מהאגזוז, זה יכול להיות סימן שהרינגים שחוקים ונותנים לשמן תיבת ההילוכים לעבור לתוך תא השריפה.
- מצב המצת: הוצאת המצת ובדיקת הצבע שלו היא דרך מהירה וזולה לקבל אינדיקציה על בריאות המנוע. תוכלו ללמוד המון דרך קריאת מצב מצת באופנוע שטח - זה כמו להסתכל על דוח רפואי של המנוע.
רשימת כלים וחלקים
לפני שמתחילים לפרק, חשוב לוודא שיש לכם את כל מה שצריך. אין דבר יותר מבאס מלהיתקע באמצע עבודה כי חסר לכם איזה בורג או כלי ספציפי.
שלב אחר שלב: איך מחליפים בוכנה ב-2 פעימות
אוקיי, הכלים והחלקים מוכנים, המוזיקה בפול ווליום, אפשר להתחיל. קחו נשימה עמוקה, ותעבדו לאט ובצורה מסודרת.
- הכנה וניקיון: שטפו את האופנוע היטב. לכלוך וחול הם האויבים הכי גדולים של מנוע פתוח. אחרי שהאופנוע נקי, פרקו את המושב, מיכל הדלק והפלסטיקה שמסביב כדי לקבל גישה נוחה למנוע. זה גם זמן טוב לוודא שמסנן האוויר שלכם מצוחצח. תחזוקה נכונה וקבועה של ניקוי וחימום מסנן אוויר באופנוע שטח היא קו ההגנה הראשון של המנוע.
- פירוק מערכות היקפיות: רוקנו את נוזל הקירור מהמערכת למיכל נקי. פרקו את האגזוז (זה הזמן לבדוק אם יש עליו מכות או סדקים). נתקו את צינורות נוזל הקירור מהראש והצילינדר, ואת כובע המצת.
- פתיחת הראש והצילינדר: שחררו את ארבעת (או יותר) ברגי ראש המנוע. חשוב לשחרר אותם בהדרגה ובסדר אלכסוני (כמו כוכב) כדי למנוע עיוות של הראש. אחרי שהברגים בחוץ, הרימו את הראש בזהירות. עכשיו, הרימו את הצילינדר ישר למעלה. אם הוא תקוע, אפשר לתת לו דפיקות קלות עם פטיש גומי. היזהרו לא לקרוע את אטם הבסיס.

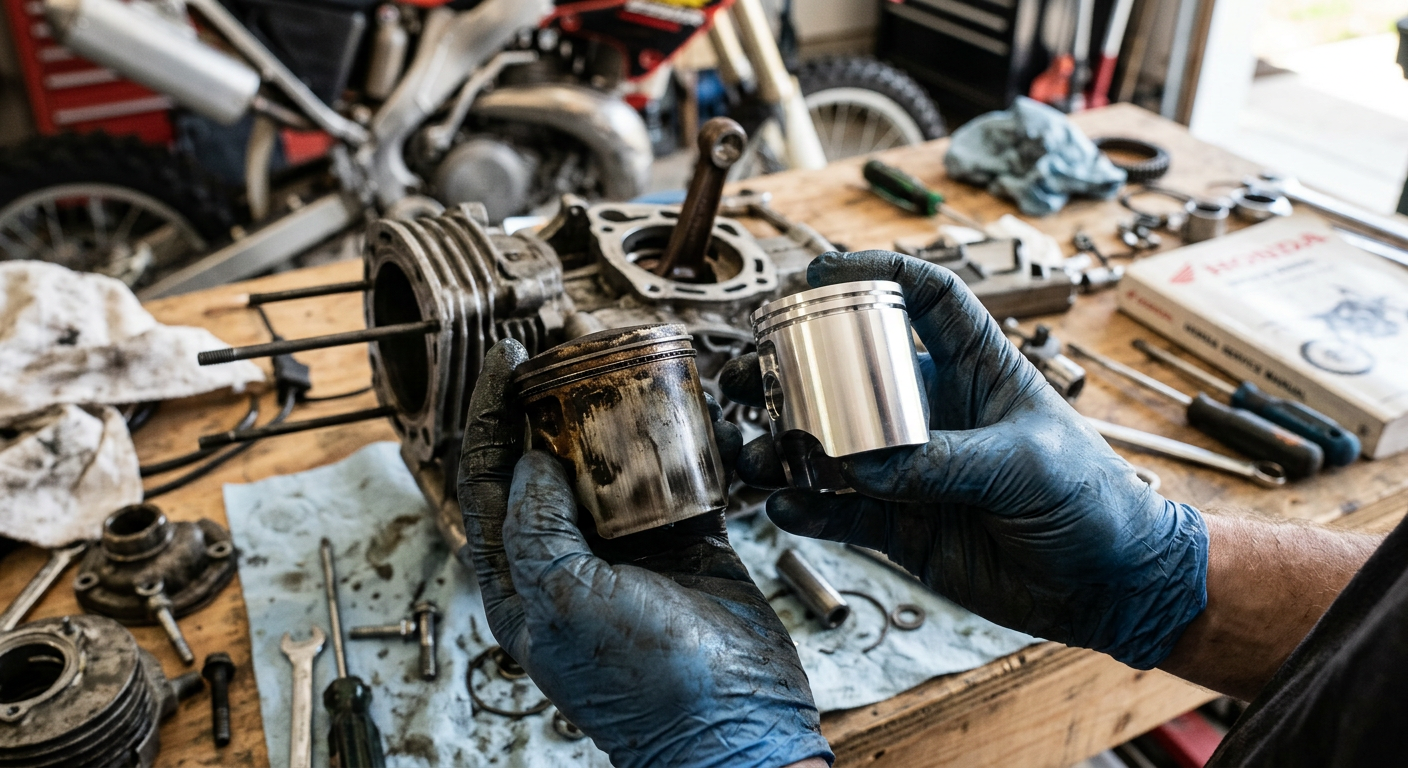

- הוצאת הבוכנה הישנה: עכשיו אתם רואים את הבוכנה הישנה במלוא הדרה. לפני שאתם עושים משהו, שימו סמרטוט נקי בפתח בית גל הארכובה (החור הגדול שמתחת לבוכנה). זה ימנע מקליפסים או חלקים אחרים ליפול פנימה ולהפוך עבודה של שעה לסיוט של פירוק מנוע מלא.
- בדיקה ובקרה: זה הזמן לבדוק את דפנות הצילינדר. העבירו אצבע בעדינות. אתם אמורים להרגיש משטח חלק לחלוטין. אם אתם מרגישים שריטות עמוקות או "מדרגה", ייתכן שתצטרכו לשלוח את הצילינדר לתיקון (הונינג או ציפוי מחדש). בדקו גם את הטלטל (Connecting Rod) - לא אמור להיות לו שום חופש למעלה-למטה, רק חופש צידי קל מאוד.
- הרכבת הבוכנה החדשה: שמנו קלות את פין הבוכנה ומיסב הפין החדש. הרכיבו קליפס אחד בצד אחד של הבוכנה החדשה *לפני* שאתם מחברים אותה לטלטל. החץ על כיפת הבוכנה חייב תמיד לפנות לכיוון פתח הפליטה (האגזוז). חברו את הבוכנה לטלטל, הכניסו את הפין, והרכיבו את הקליפס השני. ודאו שהקליפסים "ישובים" היטב בחריצים שלהם.
- הרכבת הרינגים והצילינדר: הרכיבו את הרינגים על הבוכנה. שימו לב שיש להם פין קטן שממקם אותם, פתחי הרינגים לא אמורים להיות אחד מעל השני. שמנו היטב את הבוכנה, הרינגים ודפנות הצילינדר עם שמן 2 פעימות. כווצו את הרינגים עם האצבעות והחליקו את הצילינדר בזהירות מעל הבוכנה.
- סגירה ומומנטים: הרכיבו את אטם הראש החדש (יבש, בלי סיליקון!), את ראש המנוע, והבריגו את הברגים. כאן נכנס לתמונה מפתח המומנט. סגרו את הברגים לפי המומנט המדויק שרשום בספר הרכב, ובסדר אלכסוני. סגירת יתר או סגירה לא אחידה יכולה לעוות את הראש ולגרום לנזילות. חברו חזרה את כל הצינורות, האגזוז והחשמל. אם כבר פירקתם את האגזוז, זו אחלה הזדמנות לקרוא את המדריך שלנו על אגזוז באופנוע שטח ולהבין איך הוא עובד.
- מילוי נוזלים: מלאו נוזל קירור חדש וודאו שאין נזילות. אם במהלך העבודה רוקנתם את שמן הגיר, זה הזמן למלא. התהליך דומה מאוד למה שמתואר במדריך על החלפת שמן תיבת הילוכים באופנוע 2 פעימות.
החלק החשוב ביותר: הרצה (Break-In)
החלפתם בוכנה? מעולה. אבל העבודה עוד לא נגמרה. הבוכנה והרינגים החדשים צריכים "להתיישב" בתוך הצילינדר. תהליך ההרצה הוא קריטי לאורך החיים של הטופ-אנד החדש שלכם. אל תדלגו עליו ואל תתפתו לפתוח גז מלא ישר מהמוסך.
התניעו את האופנוע ותנו לו לעבוד בסרק 3-5 דקות. כבו אותו ותנו לו להתקרר לגמרי. חזרו על התהליך הזה 2-3 פעמים (אלה נקראים 'Heat Cycles'). אחרי זה, צאו לרכיבה קלילה מאוד (לא יותר מחצי מצערת) למשך כ-15-20 דקות. הימנעו מסל"ד קבוע ונסו לשחק עם הגז. לאחר מכן, תנו לו להתקרר שוב. בשעת המנוע הראשונה, רכבו רגוע. רק לאחר מכן תוכלו לחזור בהדרגה לרכיבה רגילה. סבלנות כאן תשתלם לכם בענק.
כמה עולה התענוג?
העלויות מתחלקות לשניים: חלקים ועבודה. אם אתם עושים את העבודה בעצמכם, תשלמו רק על החלקים.
קיט בוכנה אפטרמרקט איכותי (למשל של Vertex, Wiseco, ProX) יעלה בין 400 ל-700 שקלים, תלוי באופנוע. קיט מקורי (OEM) יהיה יקר יותר, סביב 600-900 שקלים. קיט אטמים יעלה עוד 100-150 שקלים. תוסיפו לזה מיסב פין בוכנה (כ-50 שקלים) ונוזל קירור (כ-50 שקלים), והגעתם לעלות כוללת של בערך 500-1,100 שקלים לעבודה עצמית.
במוסך, לעומת זאת, יגבו מכם גם על שעות העבודה. טיפול טופ-אנד סטנדרטי במוסך יעלה בדרך כלל בין 1,200 ל-2,000 שקלים, כולל חלקים ועבודה. החיסכון בעבודה עצמית ברור, ועל הדרך הרווחתם ידע וביטחון.

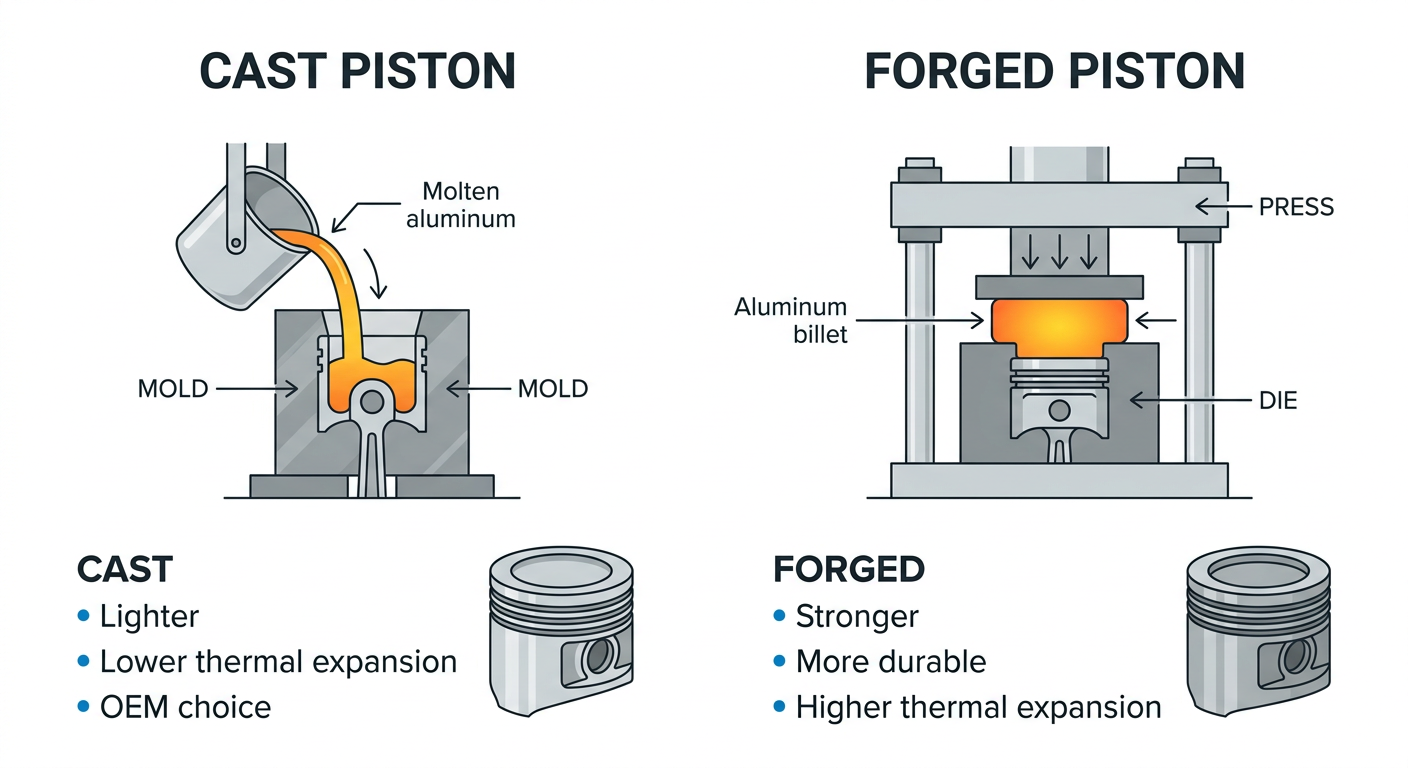

בוכנה יצוקה (Cast) או מחושלת (Forged)?
כשאתם קונים קיט בוכנה, תתקלו בשני סוגים עיקריים: יצוקה ומחושלת. רוב האופנועים מגיעים מהמפעל עם בוכנה יצוקה.
בוכנה יצוקה (Cast): מיוצרת על ידי יציקת אלומיניום מותך לתבנית. היא קלה יותר, זולה יותר לייצור, ובעלת מקדם התפשטות תרמית נמוך יותר. זה אומר שהיא דורשת חימום קצר יותר ומתאימה יותר למרווחים קטנים יותר בין הבוכנה לצילינדר. החיסרון הוא שהיא פחות חזקה מבוכנה מחושלת.
בוכנה מחושלת (Forged): מיוצרת על ידי דחיסה של גוש אלומיניום תחת לחץ אדיר. התהליך הזה יוצר מבנה מולקולרי צפוף וחזק בהרבה. בוכנות מחושלות עמידות יותר בפני עומסים וטמפרטורות גבוהות, אבל הן כבדות יותר, יקרות יותר, ומתפשטות יותר בחום. לכן, הן דורשות הרצה ארוכה יותר ומרווח גדול יותר מהצילינדר.
אז מה לבחור? לרוכב הממוצע, בוכנה יצוקה (כמו זו שמגיעה מהיצרן) היא הבחירה האידיאלית. היא מספקת ביצועים מעולים ואמינות טובה. בוכנה מחושלת מתאימה יותר למנועים משופרים מאוד או ליישומים קיצוניים שבהם נדרשת עמידות מקסימלית.
שאלות נפוצות
- אפשר להחליף רק את הרינגים ולא את הבוכנה?
- טכנית כן, אבל זה לא מומלץ. הבוכנה עצמה נשחקת גם היא (בעיקר החריצים של הרינגים וה'חצאית' שלה). ההפרש במחיר בין קיט רינגים בלבד לקיט בוכנה מלא הוא קטן יחסית, והעבודה הנדרשת זהה לחלוטין. אם כבר פתחתם את המנוע, אין סיבה לחסוך את ה-200 שקל האלה ולהסתכן בעבודה כפולה בעתיד הקרוב.
- מה קורה אם אני לא מחליף בוכנה בזמן?
- במקרה הטוב, תסבלו מירידה הדרגתית בכוח ומקושי בהנעה. במקרה הרע, השחיקה יכולה להוביל לשבירה של 'חצאית' הבוכנה או של הרינגים. שברים כאלה יכולים לחרוץ את הצילינדר בצורה בלתי הפיכה, ובמקרים קיצוניים אפילו להרוס את גל הארכובה. תיקון כזה כבר יעלה אלפי שקלים, הרבה יותר מטיפול טופ-אנד בזמן.
- כמה זמן לוקחת כל העבודה?
- למכונאי מנוסה, התהליך לוקח כשעתיים-שלוש. אם זו הפעם הראשונה שלכם, תכננו לעצמכם חצי יום עבודה בנחת. קחו את הזמן, עבדו נקי ומסודר, ואל תדלגו על שלבים. המהירות תבוא עם הניסיון.
- האם צריך לכוון קרבורטור אחרי החלפת בוכנה?
- בדרך כלל לא. אם חזרתם להשתמש בבוכנה באותו גודל (ולא עשיתם אוברסייז), והקרבורטור היה מכוון היטב לפני כן, אין סיבה לשנות את הכיוון. קומפרסיה מחודשת עשויה לשנות מעט את התנהגות המנוע, אבל לרוב זה לא ידרוש שינוי בדיזות.
מילון מונחים
כל המושגים שעשויים להיות לא ברורים, בהסבר פשוט.
- טופ אנד (Top End)
- החלק העליון של המנוע, הכולל את הצילינדר, ראש המנוע, הבוכנה והרינגים. 'טיפול טופ אנד' מתייחס להחלפת החלקים המתכלים באזור זה.
- פיסטון סלאפ (Piston Slap)
- רעש צלצול מתכתי הנגרם כאשר בוכנה שחוקה, שהפכה קטנה מדי לקדח הצילינדר, 'מטיילת' מצד לצד ומכה בדפנות הצילינדר.
- קליפס (Circlip)
- טבעת אבטחה קפיצית קטנה המשמשת להחזיק את פין הבוכנה (גאדג'ן פין) במקומו בתוך הבוכנה. ידועה לשמצה בנטייתה לעוף ולהיעלם או ליפול לתוך המנוע.
- מפתח מומנט (Torque Wrench)
- כלי המאפשר להדק ברגים ואומים לרמת הידוק מדויקת (מומנט) שנקבעה על ידי היצרן. שימוש חיוני בעבודת מנוע למניעת נזקים או נזילות.
