החלפת שמן תיבת הילוכים באופנוע 2 פעימות, המדריך המלא

באופנוע 2 פעימות (KTM EXC, Husqvarna TE, GasGas EC, Beta RR, Sherco SE או Yamaha YZ) מחליפים שמן תיבת הילוכים בלבד, כי השמן המנועי מעורבב בדלק ולא נפרד מהמנוע. התהליך זהה כמעט בכל הדגמים, עולה כ-130 ש"ח בבית, ולוקח פחות מ-25 דקות. כל מספר שתראה כאן מצולב מול ספר היצרן הרשמי של הדגם, וכל "טיפ מהשטח" הוא משהו שראיתי חוזר על עצמו בעשרות אופנועים שעברו אצלי על השולחן.

למה זה חשוב במנוע 2 פעימות

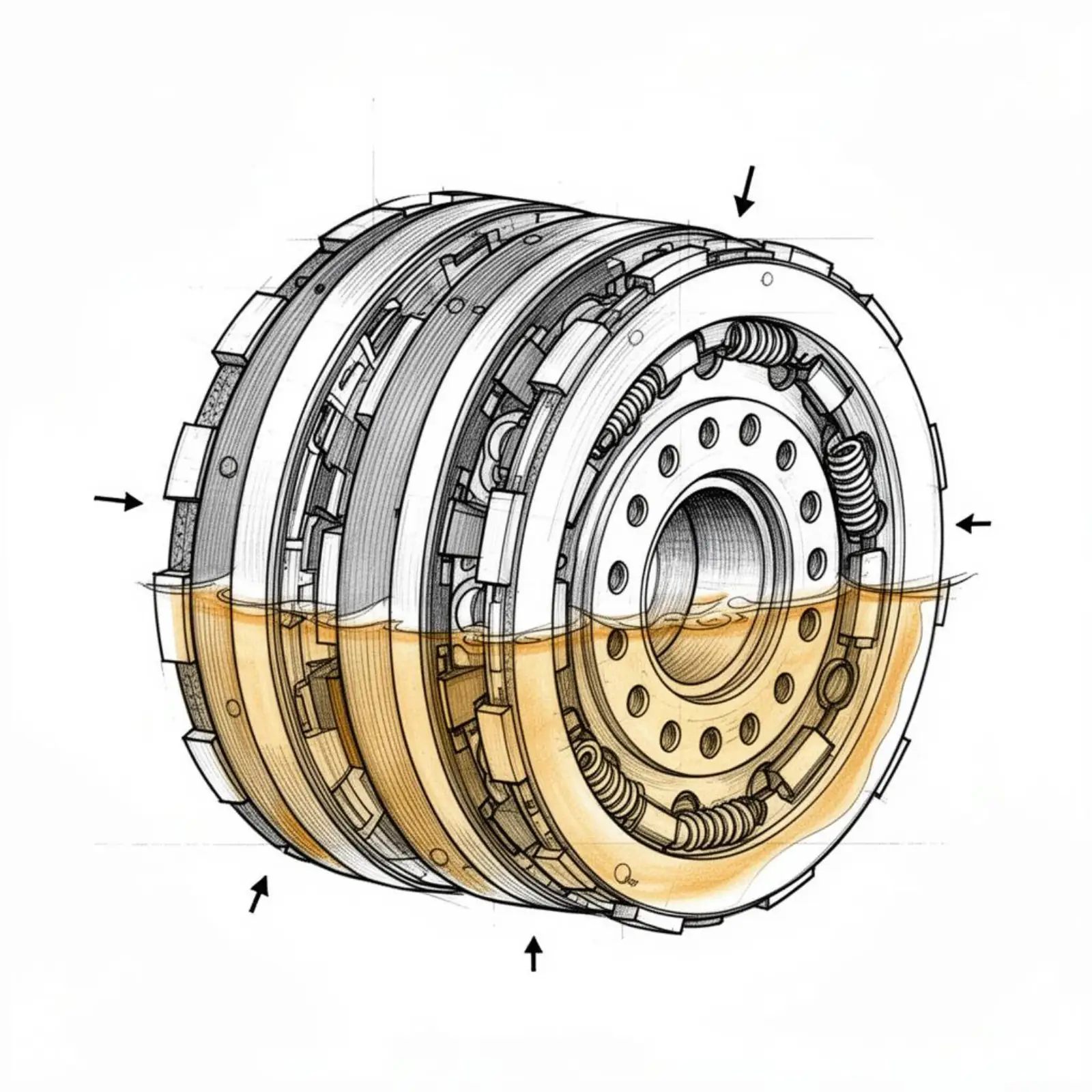

רוב הרוכבים שמגיעים אליי למוסך עם החלקת צמד או קושי במעברים, באמת מופתעים לגלות שזה לא הצמד אלא שמן ישן בתיבה. השמן הזה לא מסתובב במנוע, אז אנשים שוכחים ממנו, אבל הוא חי בעולם של גלגלי שיניים שמסתובבים ב-8,000 סל"ד, צמד רטוב שמייצר חיכוך, וציר ברך שמשליך עליו חלקיקי מתכת. הקיבולת קטנה (700 עד 800 מ"ל בלבד מול ליטר וקצת ב-4T), ולכן ריכוז המזהמים עולה הרבה יותר מהר.

שלוש הסימנים שאני שואל עליהם כל לקוח: החלקת צמד בעלייה תלולה בהילוך 3, מעבר "מקפץ" בין 1 ל-2 ביציאה מצומת, ורעש מתכתי חרישי כשמותחים מצמד בסרק. אם אתה מזהה אחד מהשלושה, איחרת בהחלפה. אם שניים, כבר התחיל בלאי שתשלם עליו בהמשך.

אינפוגרפיקה

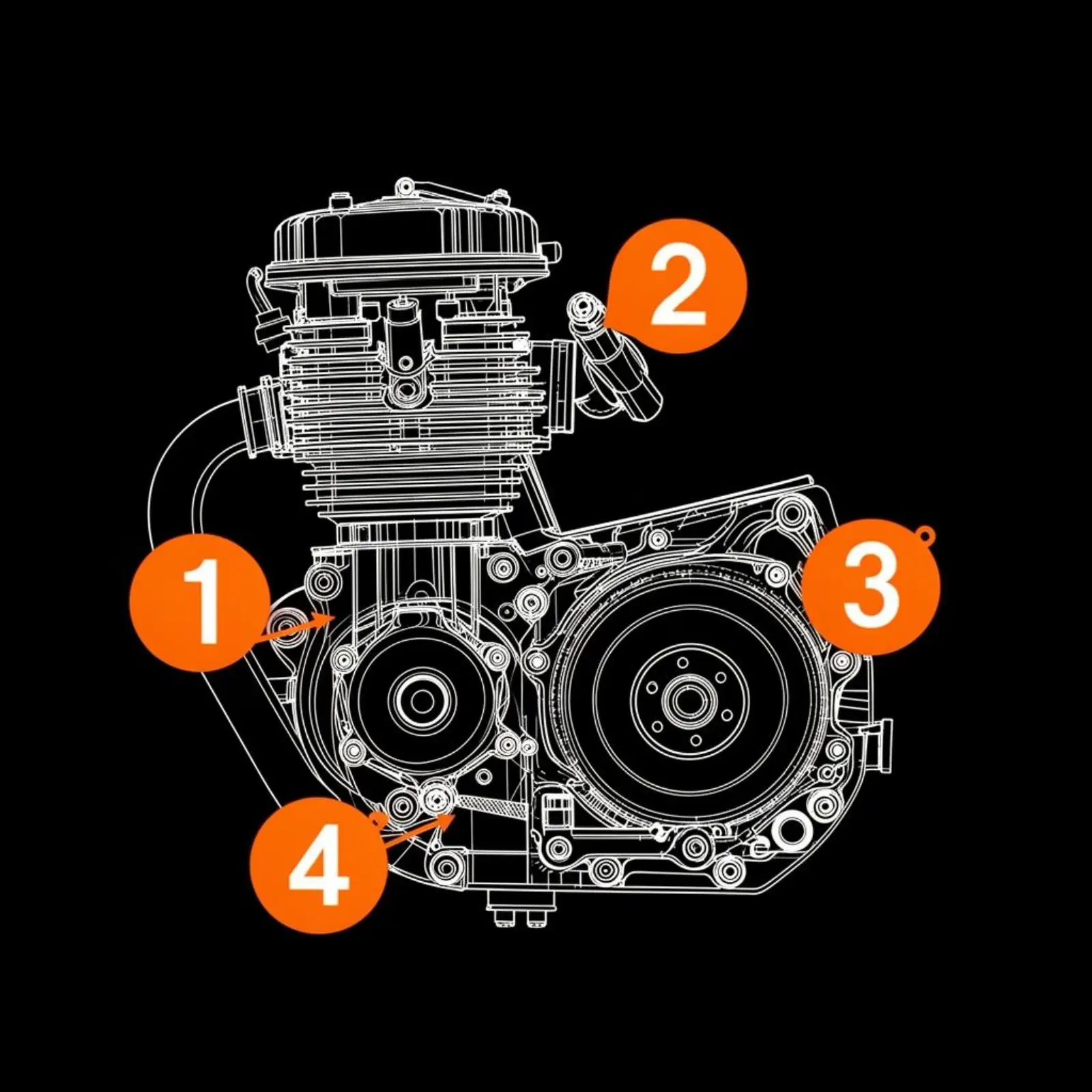

אנטומיה של תיבת ההילוכים, איפה הכל נמצא

לפני שאני מרים מפתח על אופנוע חדש שאני לא מכיר, אני תמיד מצלם את הצד הימני של הבלוק. ב-95 אחוז מהמקרים תראה 4 נקודות זהות בכל אנדורו 2 פעימות מודרני, אצל הקבוצה האוסטרית (KTM, Husqvarna, GasGas, אותו מנוע פיזית) וגם אצל Beta ו-Sherco. אצל Yamaha YZ המיקום זהה אבל הבריחים בראש משושה במקום אלן, וזה הולך לבלבל אותך אם לא ידעת מראש.

1. 1.בריח ניקוז תחתון עם מגנט בראש. ב-KTM/Husq/GG/Sherco זה אלן 8 מ"מ, ב-Beta וב-Yamaha זה משושה 12 מ"מ. המגנט מושך שבבי מתכת מהשמן, ואני אישית מקפיד לנקות אותו עם מטלית יבשה (לא ממיס) לפני כל סגירה.
2. 2.בריח בדיקת מפלס בצד התחתון של כיסוי הצמד, ב-KTM זה אלן 8 מ"מ. הנקודה הזו היא הקובעת היחידה, לא חלון מד שמן ולא קווים על מקל. כלל הברזל שאני מלמד: השמן זולג קילוח דק = מפלס תקין. אם הוא לא זולג, חסר. אם הוא מנדף = יותר מדי.
3. 3.פקק מילוי עליון בכיסוי הצמד. ב-KTM משושה גדול שאפשר לפתוח ביד, ב-Beta/Sherco אלן או משושה לפי שנה.
4. 4.כיסוי הצמד הימני, מציין את הצד שבו נמצאים בריחי הניקוז והבדיקה. תמיד עובדים מצד ימין של האופנוע, גם אם הסטנד שלך מטה אותו קלות שמאלה (וזה ישפיע על קריאת המפלס, אזהרה חשובה).

אינפוגרפיקה

הכלים והחומרים שצריך

כלל אחד שאני אוכף על כל מתלמד אצלי במוסך: אסור לפתוח בריח לפני שכל החלקים החדשים והכלים על השולחן. הכי מתסכל זה לגלות בחנות שמן יקר בידיים שלך שאין לך אטם נחושת חדש, או טורקרנץ' שלא נמצא, כשהשמן כבר זורם על הרצפה.

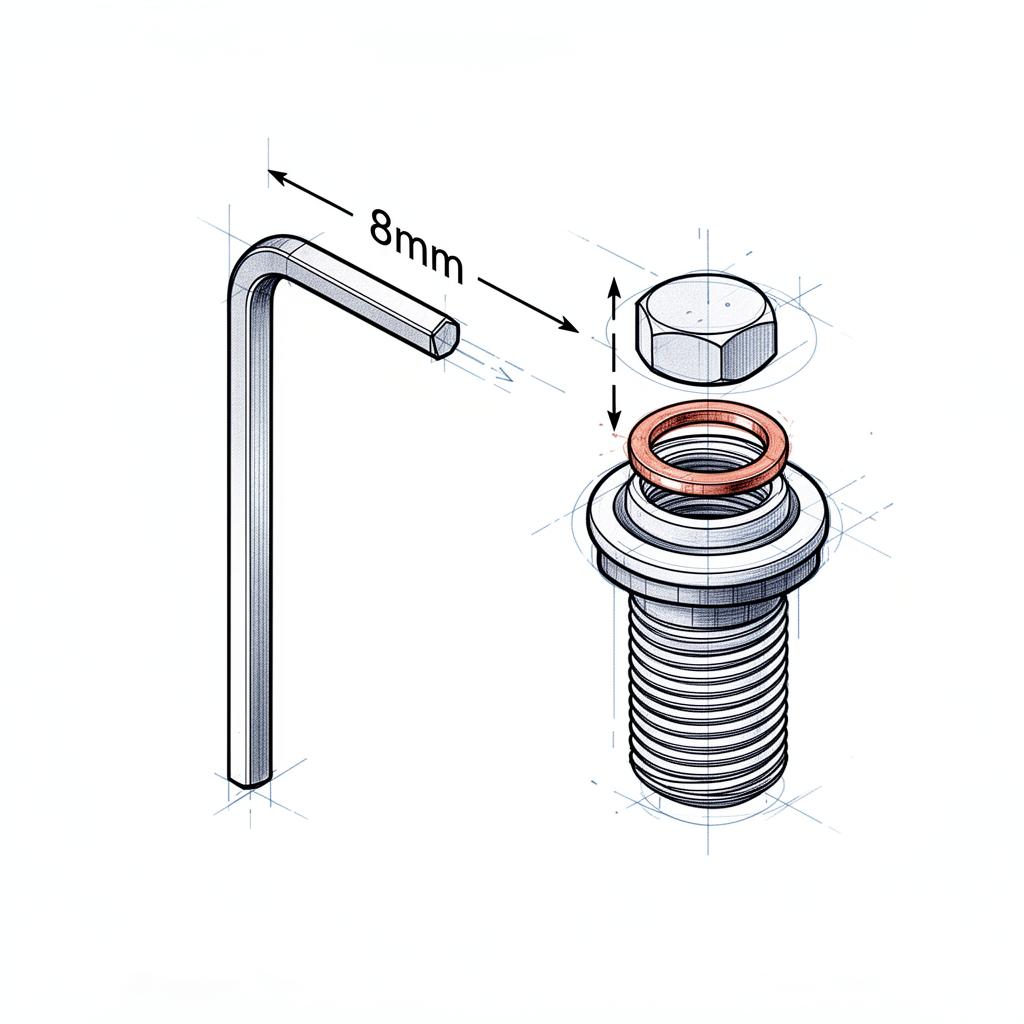

• ←מפתח אלן 8 מ"מ (KTM/Husq/GG/Sherco) או מפתח משושה 12 מ"מ (Beta, Yamaha YZ). וודא בספר היצרן של הדגם הספציפי שלך לפני שאתה קונה.

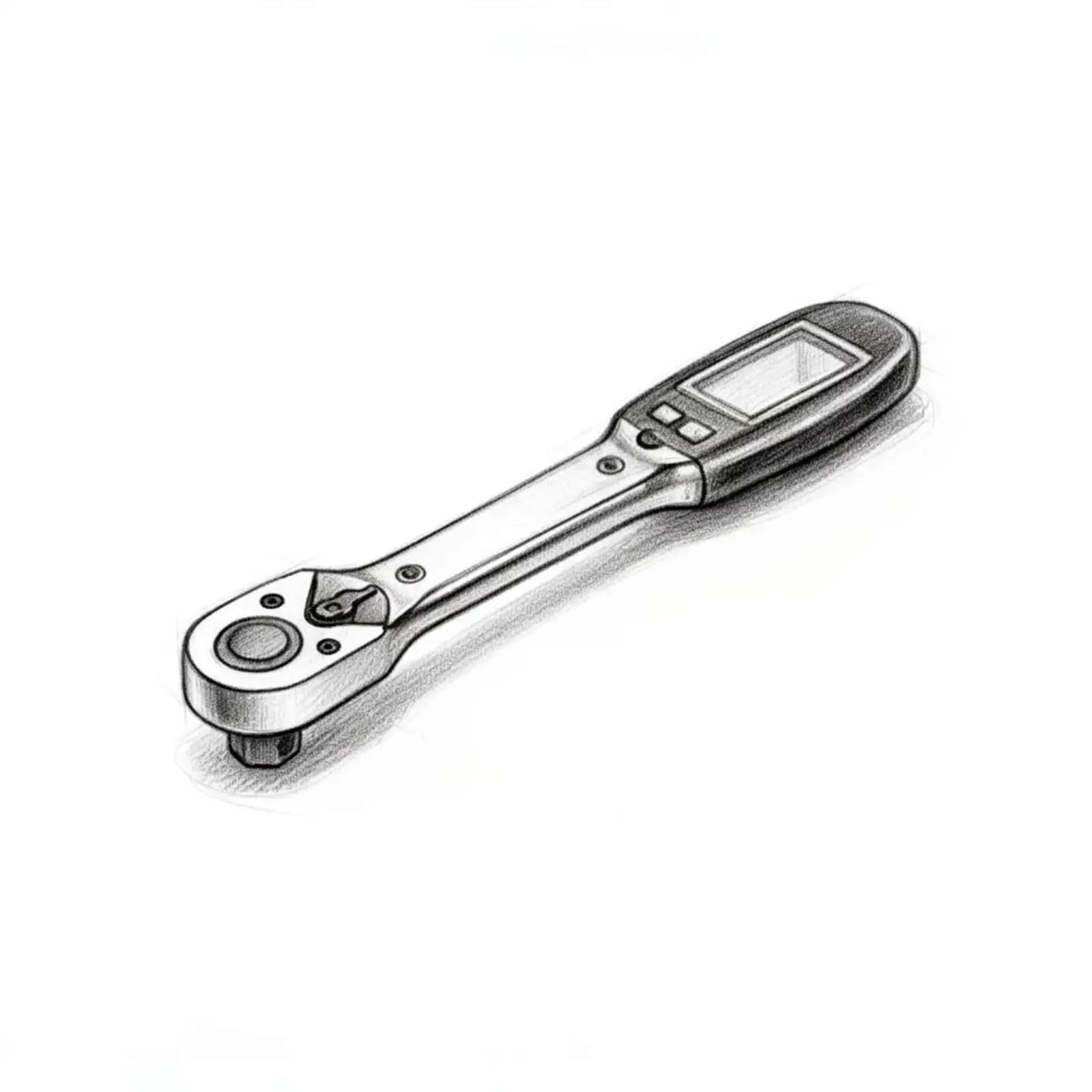

• ←טורקרנץ' עם טווח 5 עד 30 ניוטון-מטר



• ←שמן תיבת הילוכים 10W-40 או 15W-50 לפי המלצת היצרן
• ←אטם נחושת חדש לבריח הניקוז (תמיד חדש, אסור לחזור על אטם משומש)



• ←מגש איסוף שמן בנפח 2 ליטר
• ←מטלית נקייה, כפפות ניטריל ופיסת קרטון מתחת לאופנוע

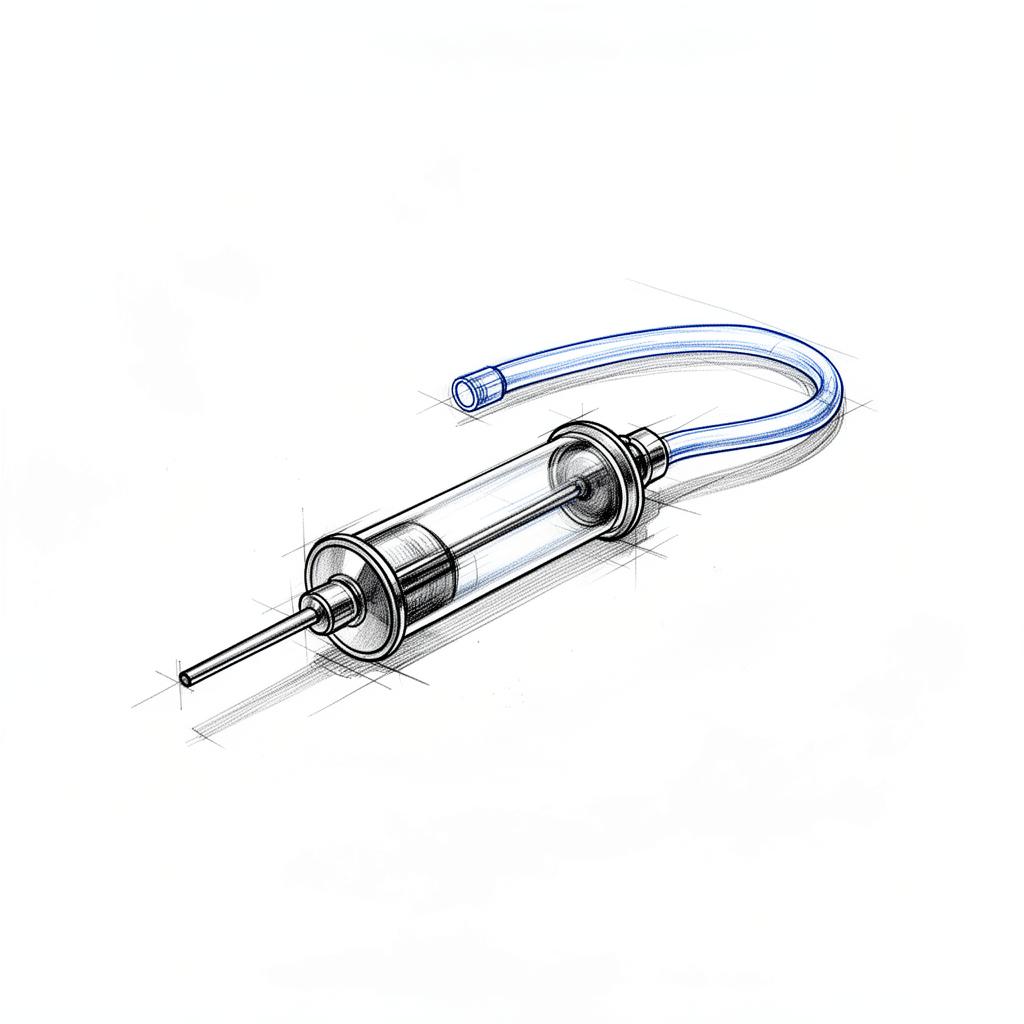

• ←מזרק שמן או משפך עם צינור גמיש, פתח המילוי קטן



צפה לפני שמתחילים, סרטון הדגמה

אם זו הפעם הראשונה שלך, חכם להקדיש 8 דקות לראות מישהו עושה את זה לפני שאתה מרים מפתח על האופנוע שלך. הסרטון הבא מציג את התהליך על Yamaha YZ 125 (2T קלאסי), והעקרונות זהים לכל KTM, Husqvarna, Beta ו-Sherco. שים לב במיוחד לרגע שהוא מנקה את הבריח המגנטי בדקה 4:12, זה השלב שאני רואה רוכבים מדלגים עליו הכי הרבה ומשלמים על זה בהמשך.

התהליך, שלב אחר שלב

כל השלבים הבאים מבוצעים על אופנוע פושר, לא רותח ולא קר. הפעלה של 3 דקות בסרק במוסך זה בדיוק המינון. שמן קר נשאר עבה ומשאיר שאריות בכיסים פנימיים, שמן רותח הופך את הבריח לקופץ קר מהסיר ואת הצינור פליטה לסיכון של 150 מעלות וכוויות בידיים. אצלי בשולחן הסבא של הטמפרטורה: יד יכולה לגעת בבלוק לשניה, אבל לא יותר.

1. ניקוז השמן הישן

העמד את האופנוע ישר על סטנד מרכזי, לא נטוי. כל זווית של 5 מעלות גורמת לכך ש-40-60 מ"ל שמן ישן נשאר בכיסי הצמד, ואחר כך תקבל קריאת מפלס שגויה ב-15 דקות הראשונות אחרי המילוי. זה ההבדל בין החלפה איכותית לבין החלפה למראית עין.

1. 1.שים מגש איסוף מתחת לבריח התחתון (נקודה 1 באינפוגרפיקה).
2. 2.פתח את פקק המילוי העליון, השמן יזרום הרבה יותר חלק עם אוורור.
3. 3.שחרר את בריח הניקוז (אלן 8 מ"מ אצל רוב היצרנים, 13 מ"מ בבריח מגנטי).
4. 4.המתן 10 עד 15 דקות עד שכל השמן זורם.

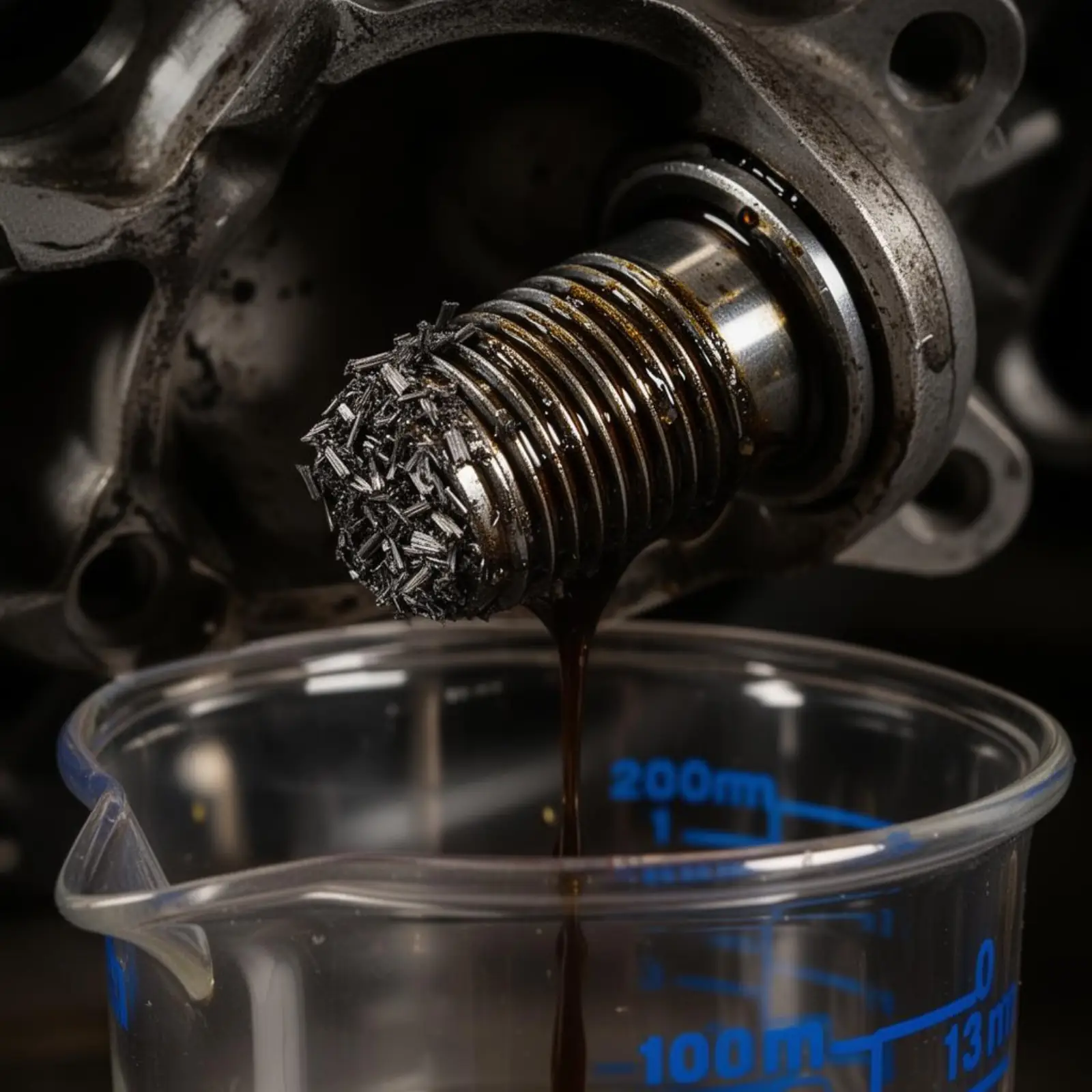

5. 5.נגב את ראש הבריח המגנטי במטלית. אם יש שבבי מתכת גסים מעבר לאבק כסוף עדין, צלם ושמור, זה סימן אזהרה לבלאי.

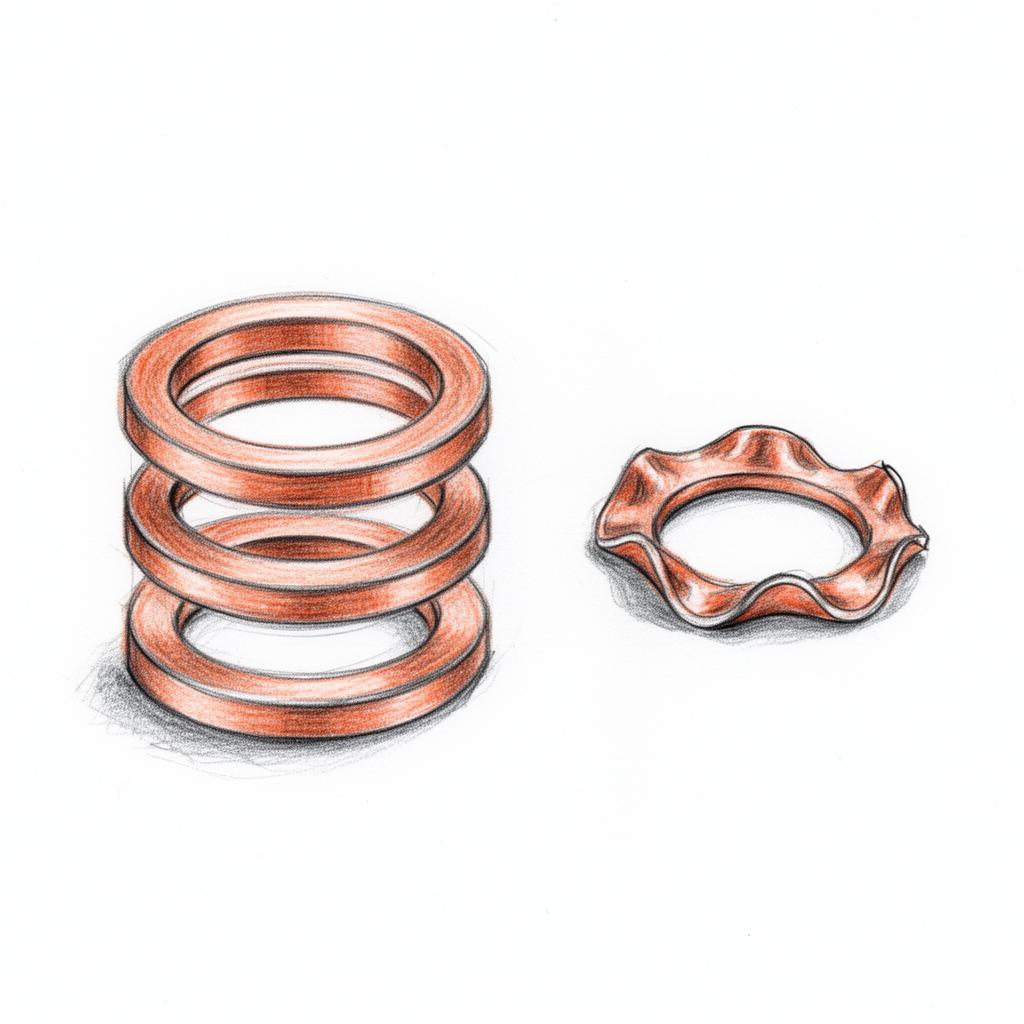

6. 6.החלף את אטם הנחושת באטם חדש. אסור לחזור על אטם משומש.

2. מילוי שמן חדש ובדיקת מפלס

סגור את בריח הניקוז עם האטם החדש למומנט מהספר: 20 Nm ב-KTM/Husq/GG/Yamaha YZ, 15 Nm ב-Beta, 18 Nm ב-Sherco. הבלוק עשוי אלומיניום וקריעת הברגה כאן עולה 600-900 ש"ח להכנסת תותב Helicoil. אצלי במוסך השנה ראיתי 7 מקרים, כולם רוכבים שאמרו "אני יודע מתי זה הדוק". השתמש בטורקרנץ' מכויל, נקודה.

1. 1.סגור את בריח הניקוז עם אטם נחושת חדש למומנט מהספר.
2. 2.מלא דרך פתח המילוי העליון את הכמות שמצוינת בספר היצרן (בדרך כלל 700-800 מ"ל).
3. 3.סגור את פקק המילוי, הפעל את המנוע ל-30 שניות וכבה.
4. 4.המתן 2 דקות שהשמן יתישב.
5. 5.פתח את בריח בדיקת המפלס (נקודה 2 באינפוגרפיקה). שמן צריך לזלוג מיד החוצה בקילוח דק. אם הוא לא זולג, הוסף שמן בהדרגה דרך פתח המילוי עד שהוא מתחיל לזלוג.
6. 6.סגור את בריח הבדיקה למומנט המתאים, נגב שמן עודף ובדוק שאין דליפות.

בונוס: לקרוא את השמן הישן כמו מכונאי

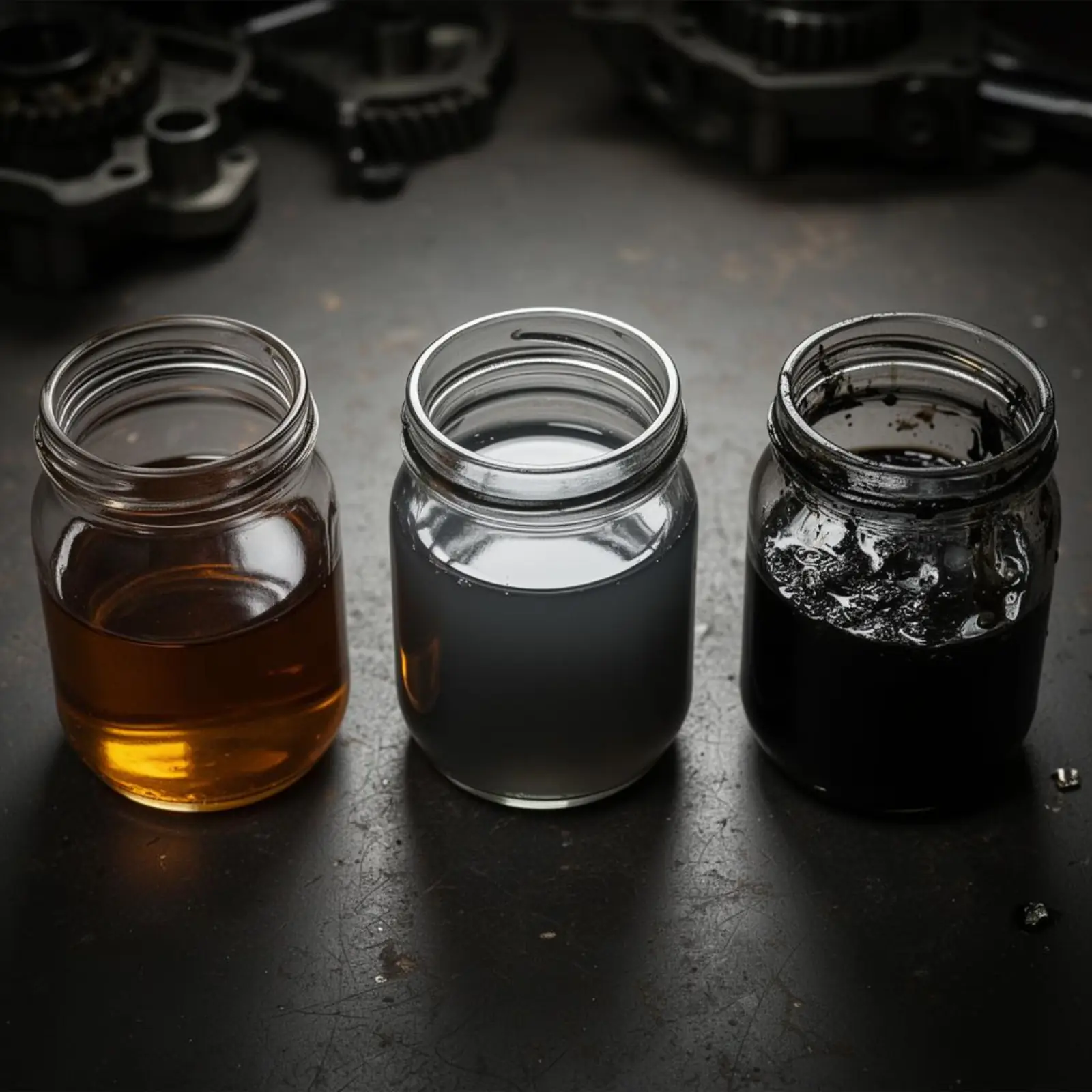

השמן שיצא מתיבת ההילוכים הוא תיעוד רפואי. במקום לזרוק אותו ישר, שפוך אותו דרך מטלית לבנה לתוך צנצנת זכוכית שקופה והבט עליו באור יום. הצבע, המרקם והריח מספרים סיפור מדויק על מצב המכאניקה שלך.

שמן ענברי-חום אחיד עם אבק עדין מתכתי = תקין. שמן אפור-חלבי = מים נכנסו, לרוב מאטם פגום בכיסוי המים הקרים או חציית נחל. שמן שחור עם שבבים גסים = שחיקה מואצת בגלגלי שיניים או בצמד, סימן לבדיקה במוסך מומחה.

ריח דלק חזק מסמן זליגה דרך מעצורי שמן של ציר הברך, וריח שרוף חריף מסמן עומס יתר מתמשך. תיעוד של בדיקה כזו בכל החלפה בונה מאגר מידע על האופנוע שלך לאורך זמן.

כל כמה זמן להחליף בכל דגם

אלה ההמלצות הרשמיות מספרי היצרן, ובסוגריים מה שאני בפועל ממליץ ללקוחות שלי בארץ. ספר KTM למשל אומר 40 שעות, אבל בתנאי השטח של ישראל (אבק כבד בקיץ, בוץ דחוס בחורף, חציות נחל) זה ארוך מדי. כלל הברזל אצלי: אם רכבת בבוץ או במים, הורד 30 אחוז מהאינטרוול. אם רכבת בתחרות אנדורו ארוכה, ספור את זה כ-3 שעות שטח.

• ←KTM/Husqvarna/GasGas 2T (250/300 EXC/TE/EC): ספר היצרן 40 שעות. אצלי במוסך: 15 שעות רכיבה רגילה, 10 שעות בתחרות. ההפרש הזה לא מקרי, ראיתי בלאי מואץ באופנועים שהקפידו רק על 40.
• ←Beta RR 2T (250/300): ספר היצרן 30 שעות. בפועל אני נותן 15 שעות, במיוחד למודלים מ-2020 ואילך עם הזרקת השמן האלקטרונית.
• ←Sherco SE 2T: ספר היצרן 30 שעות. אני מחליף ב-15 שעות. שמן Motul 5W-40 שהיצרן ממליץ עליו עולה אצלי בעלות סבירה ומשלם את עצמו.
• ←Yamaha YZ 125/250 (תחרותי): ספר השירות "כל 5 מירוצים" שזה בערך 5-8 שעות. בשטח רגיל אני נותן 15 שעות מקסימום. הצמד היפני רגיש במיוחד לשמן ישן ומחליק מהר מהאוסטרים.

5 טעויות נפוצות שעולות ביוקר

אלה חמש הטעויות שאני רואה הכי הרבה במוסך כשרוכבים מביאים אופנוע אחרי החלפה ביתית שהלכה לא טוב. רובן ניתנות למניעה ב-30 שניות של תשומת לב, וכל אחת מהן עלתה לי לקוח לפחות פעם אחת השנה.

1. 1.שמן רכב או שמן הילוכים תעשייתי במקום שמן עם תקן JASO. גורם להחלקת הצמד תוך שעות.
2. 2.אטם נחושת ישן שמשתמשים בו פעם נוספת. שני אטמים = דליפה איטית שמרוקנת את התיבה תוך כמה רכיבות.
3. 3.הידוק יתר באלומיניום בלי טורקרנץ'. תיקון: 600-900 ש"ח להכנסת Helicoil.
4. 4.מילוי לפי 'חלון' או 'מקל מדידה' במקום לפי בריח הבדיקה. אופנוע נטוי = קריאה שגויה.
5. 5.לדלג על ניקוי הבריח המגנטי. שבבים שנשארים עליו ממשיכים להזיק לשמן החדש.

מתי כן לקחת למוסך, ולא לעשות לבד

החלפת שמן בבית מתאימה ב-95 אחוז מהמקרים. אבל יש מצבים שבהם הצעד הנכון הוא דווקא להעמיס את האופנוע על הטריילר ולקחת אותו למוסך מומחה. ההפסד של 300 ש"ח על עבודה במוסך זול בהרבה מנזק של 3,000 ש"ח לתיבת הילוכים.

• ←ראית שבבי מתכת גסים (גדולים מ-2 מ"מ) על הבריח המגנטי, או פתיתי ברונזה זהובים. זה סימן לבלאי בגלגלי שיניים, צריך פירוק ובדיקה.
• ←יש רעש מתכתי חדש בתיבה, או החלקת צמד שלא נעלמה אחרי החלפת שמן.
• ←הברגת בריח הניקוז הרגישה רכה, או שכבר ניסית להדק והבורג מסתובב בלי תפיסה. דרוש Helicoil מקצועי.
• ←האופנוע חצה נחל עמוק או טבע, ויש חשד לחדירת מים מתמשכת. צריך שטיפה פנימית של התיבה, לא רק החלפת שמן.
• ←אין לך טורקרנץ' מכויל. עדיף עבודה במוסך מאשר הברגה קרועה.

סיכום והצעד הבא

החלפת שמן תיבת הילוכים באופנוע 2 פעימות היא הפעולה הכי משתלמת שתעשה לאופנוע שלך. 25 דקות עבודה, חיסכון של 250-400 ש"ח, וידע עמוק יותר על מצב המכאניקה שלך. עשה את זה כל 15 שעות מנוע, ואחרי כל רכיבה משמעותית בבוץ או במים.

אם זו הפעם הראשונה שלך, צלם כל שלב. בפעם השנייה תוכל לעשות את זה בחצי מהזמן. רוכבים שלמדו לעשות את זה לבד חוסכים בממוצע 1,500 ש"ח בשנה רק על שמן תיבת הילוכים.
