שיפוץ בולמים קדמיים באופנוע אנדורו: המדריך להחלפת שמן ומחזירי שמן

בואו נהיה כנים, מזלג קדמי שנוזל שמן זה אחד הדברים המעצבנים. זה לא רק מלכלך את הדיסק הקדמי והופך את הבלימה למסוכנת, זה גם פוגע אנושות ביכולת של הבולם לעשות את עבודתו. פתאום כל אבן קטנה מרגישה כמו בור, והאופנוע מרגיש לא יציב ולא צפוי. במקום לשלם 800-1,500 ש"ח במוסך, אפשר לעשות את זה לבד בחצי יום של עבודה רגועה.

החלפת שמן ומחזירי שמן בבולמים הקדמיים (המזלג) היא לא מדע טילים. זה דורש קצת סבלנות, דיוק, וכמה כלים ייעודיים שלא עולים הון. התוצאה? אופנוע שמרגיש חדש, ביטחון גבוה יותר ברכיבה, וחיסכון משמעותי בכסף. המדריך הזה ילווה אתכם שלב אחרי שלב, מהפירוק ועד ההרכבה, עם כל הטיפים הקטנים שעושים את ההבדל.

נדבר על הסימנים שמראים שהגיע הזמן לטיפול, נכין רשימת כלים וחלקים מסודרת, נעבור על פירוק המזלג מהאופנוע, החלפת המחזירים עצמם, וחשוב מכל - איך למלא שמן בצורה נכונה כדי לקבל ביצועים מקסימליים. מוכנים להחזיר למתלים שלכם את הנשמה?

מתי הגיע הזמן לשיפוץ בולמים קדמיים?

הבולמים הקדמיים הם רכיב קריטי שמשפיע ישירות על התנהגות האופנוע והביטחון שלכם. הזנחה שלהם יכולה להוביל לא רק לחוויית רכיבה גרועה, אלא גם למצבים מסוכנים. הנה כמה סימנים ברורים שהגיע הזמן להפשיל שרוולים:

1. נזילת שמן: זה הסימן הכי ברור. אם אתם רואים טבעת שמן על אחד מצינורות הבולם (החלק הכסוף הנוצץ), זה אומר שמחזיר השמן שלכם גמור. לפעמים זה רק לכלוך שתקוע במחזיר ואפשר לנקות עם כלי פשוט (Seal Doctor), אבל ברוב המקרים זו קריאה להחלפה. שמן על הדיסק הקדמי הוא סכנת בטיחות מיידית!

2. תחושה 'ספוגית' או 'מקפצה': אם האופנוע מרגיש כמו מקל פוגו - קופץ חזרה במהירות אחרי שסופג מהמורה, בלי שום ריסון - זה סימן שהשמן איבד את התכונות שלו או שהמפלס שלו נמוך מדי. השיכוך (Damping) הוא תפקיד השמן, והוא חיוני לשמירה על מגע רציף של הגלגל עם הקרקע.

3. רעשים מוזרים: נקישות, חריקות או כל רעש אחר מהמזלג בזמן עבודה יכול להצביע על שמן ישן, מפלס נמוך או בעיה במכלולים הפנימיים (בוקסות, קרטרידג').

4. לפי שעות מנוע: גם אם אין סימנים חיצוניים, יצרנים כמו KTM ו-Husqvarna ממליצים על החלפת שמן בבולמים כל 40-50 שעות, ושיפוץ מלא עם החלפת מחזירים כל 80-100 שעות. שמן מת degrades עם הזמן והשימוש, גם אם הוא לא נוזל. זה טיפול מונע חשוב, בדומה לבדיקה תקופתית של השרשרת והגלג"שים. ישנם 5 סימנים שהשרשרת באופנוע שטח שלך עומדת להישבר שכדאי להכיר.

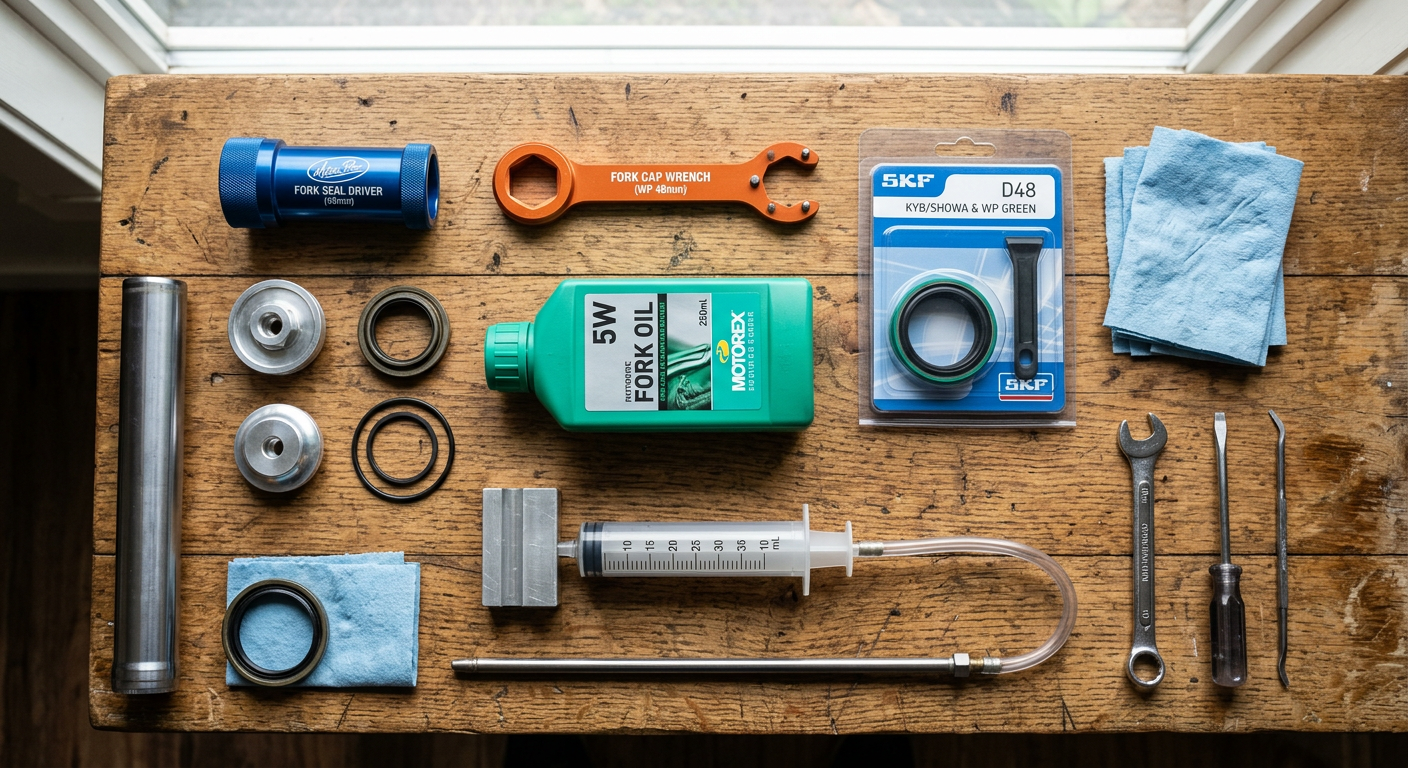

צ'קליסט: כלים וחלקים נדרשים

הכנה מראש היא 90% מהעבודה. אין דבר יותר מתסכל מלהיתקע באמצע עבודה כי חסר לך כלי או חלק. ודאו שיש לכם הכל לפני שאתם מתחילים.

שלב 1: פירוק הבולמים מהאופנוע

השלב הראשון הוא להוריד את הבולמים מהאופנוע. זה די פשוט ודורש כלים בסיסיים.

1. העמידו את האופנוע על ג'ק מרכזי כך שהגלגל הקדמי באוויר.

2. פרקו את קליפר הבלם הקדמי (בדרך כלל שני ברגים) ותלו אותו בצד. היזהרו לא להשאיר אותו תלוי על צינור הבלם. אפשר לקשור אותו לכידון עם אזיקון. אם כבר פירקתם, זו הזדמנות טובה לבדוק את מצב הרפידות. תוכלו למצוא מידע נוסף במדריך על החלפת רפידות בלם אופנוע אנדורו.

3. פרקו את הגלגל הקדמי.

4. טיפ חשוב: לפני שאתם משחררים את הבולמים מהמשולשים (Triple Clamps), שחררו מעט (כרבע סיבוב) את הפקק העליון של כל בולם. הלחץ של המשולשים עוזר להחזיק את הבולם במקום ומקל על השחרור הראשוני. אחר כך זה יהיה הרבה יותר קשה.

5. שחררו את הברגים במשולש התחתון, ואז את הברגים במשולש העליון. הבולם אמור להחליק החוצה כלפי מטה. סמנו איזה בולם הוא ימין ואיזה שמאל.

שלב 2: פתיחת הבולם והוצאת המכלולים

עכשיו כשהבולם בחוץ, נעבור לחלק המעניין. נקו היטב את הבולם מבחוץ לפני הפתיחה כדי למנוע כניסת לכלוך.

1. השלימו את פתיחת הפקק העליון שהתחלתם קודם בעזרת המפתח הייעודי.

2. שימו לב: הפקק נמצא תחת לחץ קפיץ. לחצו אותו כלפי מטה תוך כדי סיבוב כדי לשחרר אותו מהצינור החיצוני. בבולמי אוויר (כמו WP↗ AER) יש לשחרר קודם את לחץ האוויר.

3. משכו את הפקק עם מוט הקרטרידג' והקפיץ כלפי מעלה. תנו לשמן לטפטף חזרה לבולם.

4. שחררו את הפקק מהקרטרידג' (בדרך כלל דורש להחזיק את מוט הקרטרידג' עם מפתח אחד ולסובב את הפקק עם אחר). הוציאו את הקפיץ מהבולם.

5. הפכו את הבולם מעל אמבטיית ניקוז ורוקנו את כל השמן הישן. פמפמו את מוט הקרטרידג' ואת צינור הבולם מספר פעמים כדי להוציא את כל השמן שתקוע בפנים. השמן הישן כנראה ייראה אפור ומגעיל - זה נורמלי.

6. בשלב זה, ברוב הבולמים המודרניים (כמו WP XPLOR או KYB↗ SSS), צריך להפריד בין הצינור החיצוני (Outer Tube) לצינור הפנימי (Inner Tube) כדי להגיע למחזירי השמן. זה בדרך כלל כרוך בפתיחת בורג בתחתית הבולם שמחבר את הקרטרידג' לבסיס.

אינפוגרפיקה

שלב 3: החלפת מחזיר השמן והאבק

זה השלב העדין ביותר. שריטה על הצינור הפנימי או פגיעה בתושבת המחזיר יכולה להרוס את כל העבודה.

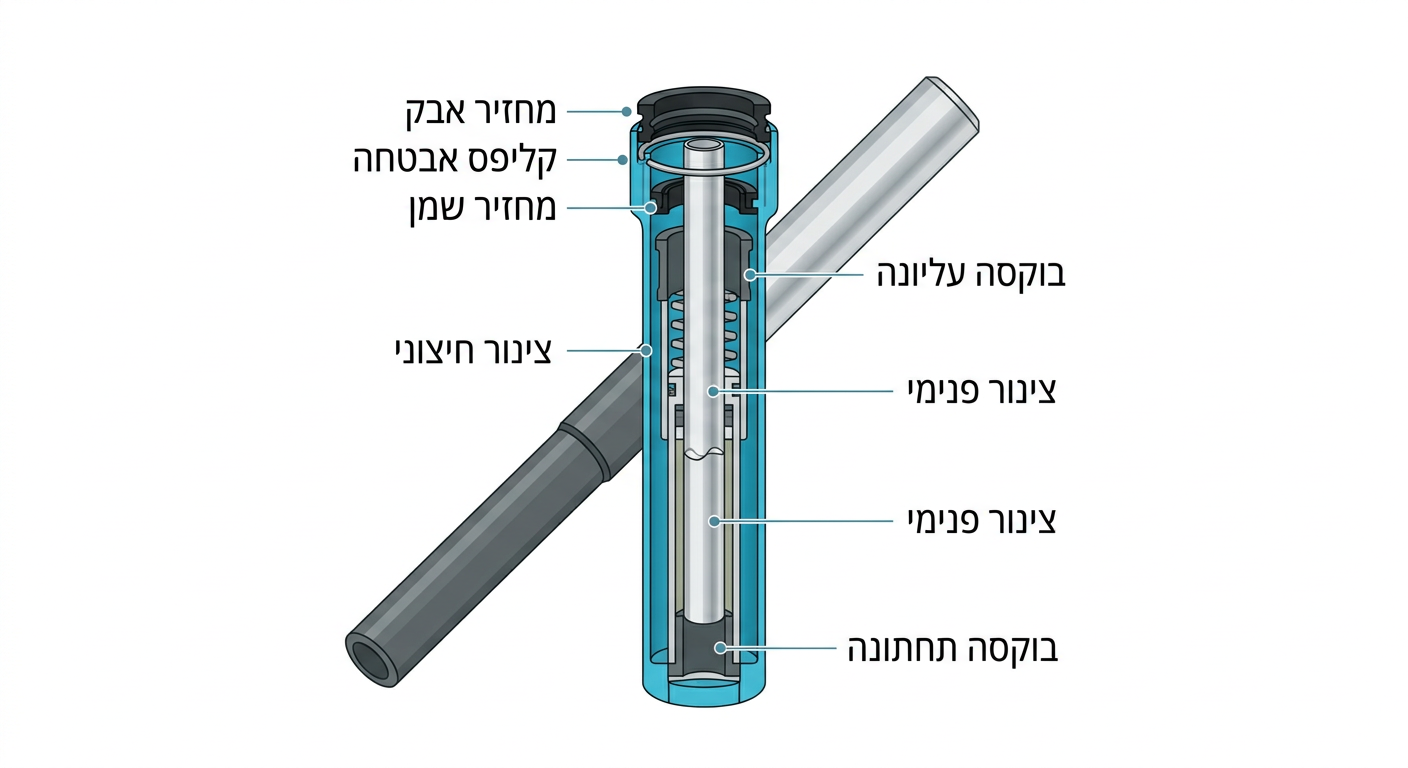

1. לאחר הפרדת הצינורות, תראו את מחזיר האבק, קליפס מתכת, ואת מחזיר השמן מתחתיו.

2. השתמשו במברג שטוח ודק כדי להוציא בעדינות את מחזיר האבק הישן.

3. מתחתיו תמצאו קליפס אבטחה. הוציאו אותו עם מברג קטן או שפיץ פלייר.

4. כעת ניתן להוציא את מחזיר השמן. הדרך הקלה היא להשתמש בצינור הפנימי כמנוף: החזיקו את הצינור החיצוני ותנו כמה מכות חזקות עם הצינור הפנימי כלפי חוץ. מחזיר השמן והבוקסה העליונה ייצאו החוצה יחד. שימו לב: בדקו את מצב הבוקסות (הציפוי טפלון שלהן). אם הן שחוקות (רואים את צבע הנחושת), החליפו גם אותן.

5. נקו היטב את החריצים של המחזירים בתוך הצינור החיצוני עם מנקה בלמים ומטלית.

6. שלב קריטי: לפני הרכבת המחזיר החדש, עטפו את קצה הצינור הפנימי (החלק החד) בשקית ניילון דקה או חתיכת פלסטיק. זה ימנע מהשפה החדה של הצינור לקרוע את המחזיר החדש בזמן ההתקנה.

7. שמנו קלות את השפה הפנימית של מחזיר השמן החדש עם שמן בולמים. החליקו אותו בזהירות על הצינור הפנימי (מעל הניילון) עד למקומו.

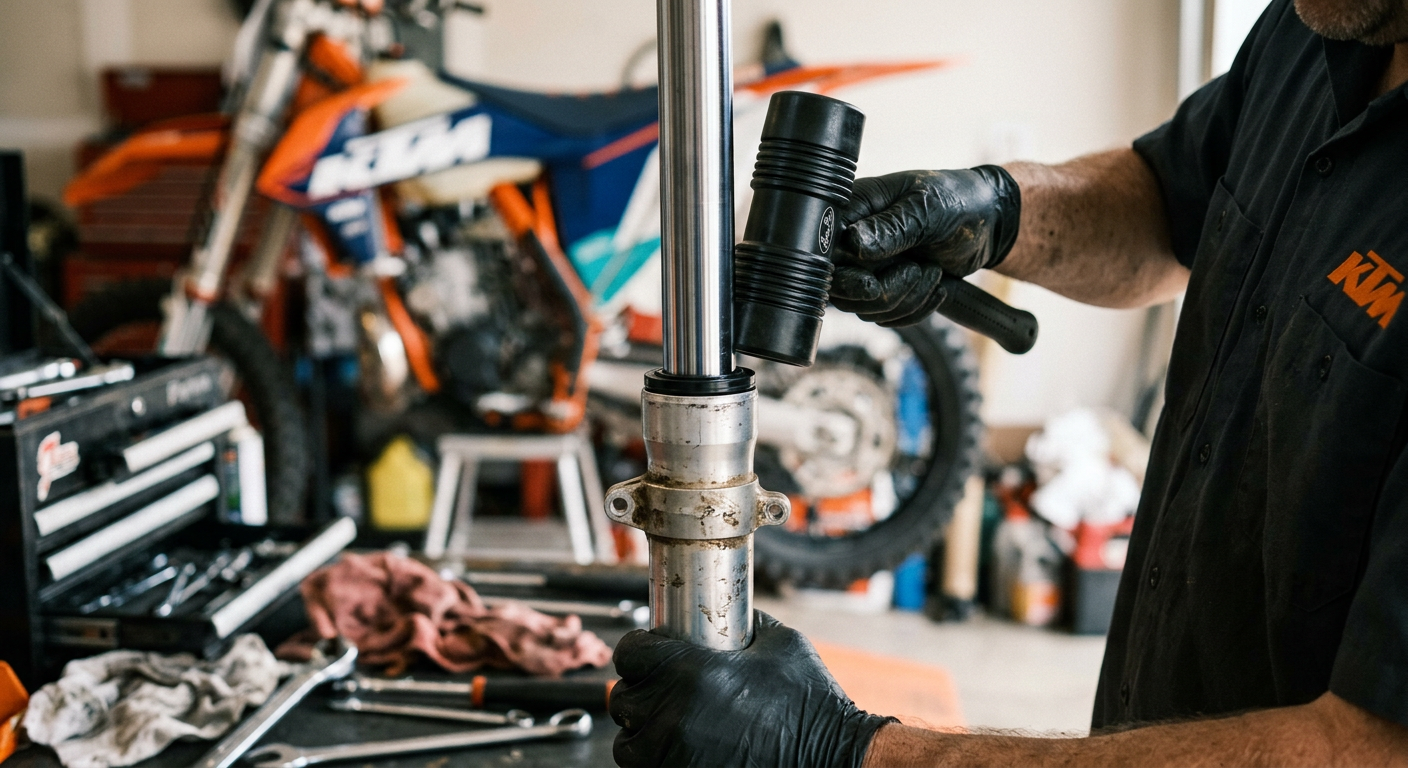

8. השתמשו במוביל מחזיר השמן (Seal Driver) כדי להכניס את המחזיר למקומו בצינור החיצוני. דפקו בעדינות ובהיקף מלא עד שתשמעו צליל מתכתי המעיד שהוא הגיע לסוף המהלך. אזהרה: שימוש במברג או בוקסה רגילה כמעט תמיד יפגע במחזיר החדש!

9. החזירו את קליפס האבטחה למקומו, ודאו שהוא יושב היטב בחריץ. התקינו את מחזיר האבק החדש (אפשר לדפוק אותו פנימה בעדינות עם הידיים או עם המחזיר הישן).

שלב 4: הרכבה ומילוי שמן נכון

הגענו לחלק שקובע איך הבולם שלכם ירגיש. כאן, הדיוק הוא המלך.

1. החליקו את הצינור הפנימי והחיצוני חזרה אחד לתוך השני, הרכיבו מחדש את הקרטרידג' והבריגו את הבורג התחתון (מומלץ להשתמש במפתח מומנט לפי הוראות יצרן).

2. החזיקו את הבולם במצב מאונך. מזגו את הכמות ההתחלתית של שמן הבולמים לפי ספר הרכב. למשל, ב-KTM EXC 300 עם בולמי WP XPLOR, הכמות היא סביב 630-650 סמ"ק, אבל זה רק נתון התחלתי.

3. פמפמו את מוט הקרטרידג' לאט למעלה ולמטה כ-10-15 פעמים כדי להוציא את כל האוויר הכלוא במערכת. תרגישו שהתנועה הופכת חלקה ואחידה.

4. מדידת מפלס שמן: זה השלב החשוב ביותר. גובה (מפלס) השמן קובע את נפח האוויר שנשאר בבולם, המשמש כקפיץ פרוגרסיבי בסוף המהלך. מפלס גבוה יותר = פחות אוויר = בולם קשיח יותר בסוף המהלך. מפלס נמוך = יותר אוויר = בולם רך יותר.

5. כווצו את הבולם עד הסוף (בלי קפיץ בפנים). השתמשו בכלי למדידת מפלס שמן (הוא נראה כמו מזרק גדול עם צינורית ומודד עומק). כוונו את המודד לגובה המומלץ (למשל, 110 מ"מ מהקצה העליון של הצינור החיצוני), הכניסו את הצינורית ושאבו את עודפי השמן. עכשיו המפלס מדויק.

6. הכניסו חזרה את הקפיץ, משכו את מוט הקרטרידג' למעלה, והרכיבו את הפקק העליון. סגרו אותו היטב.

טבלת מפלסי שמן לדוגמה

הערה: המספרים בטבלה הם נקודת פתיחה טובה. תמיד בדקו בספר הרכב הספציפי שלכם. רוכבים כבדים או מהירים יותר יעדיפו לרוב מפלס שמן גבוה יותר (למשל 100 מ"מ במקום 110 מ"מ) כדי למנוע סגירת מהלך. ההבדל בין KTM לעומת Husqvarna יכול להתבטא לפעמים גם בסט-אפ הראשוני של המתלים מהמפעל.

שלב 5: הרכבה סופית וניקוז אוויר

כמעט סיימנו. עכשיו רק צריך להרכיב הכל בחזרה בסדר הפוך לפירוק.

1. החליקו את הבולמים חזרה למשולשים. ודאו שהם באותו גובה בדיוק (מדדו עם סרגל מהקצה העליון של המשולש לקצה העליון של הבולם).

2. חזקו את ברגי המשולשים לפי מומנט היצרן. התחילו עם המשולש העליון ואז התחתון.

3. חזקו סופית את הפקק העליון של הבולם לפי מומנט.

4. הרכיבו את הגלגל הקדמי ואת קליפר הבלם. לחצו על ידית הבלם מספר פעמים כדי להצמיד את הרפידות לדיסק.

5. הורידו את האופנוע מהג'ק. לחצו על המתלה הקדמי מספר פעמים כדי לוודא שהכל עובד חלק.

6. ניקוז אוויר: אחרי הרכיבה הראשונה (ואחרי כל רכיבה, למען האמת), חשוב לשחרר את לחץ האוויר שמצטבר בבולמים. עשו זאת כשהאופנוע על ג'ק והגלגל באוויר. פשוט פתחו מעט את בורג הניקוז הקטן שעל פקק הבולם עד שתשמעו 'פססס' קטן, וסגרו אותו. זה ישמור על תגובה עקבית של המתלה. הרגשת המתלים משפיעה ישירות על טכניקת הרכיבה, כמו למשל על עמידה נכונה על הפדלים באופנוע שטח.
