האופנוע לא מניע? מדריך לאיתור תקלות חשמל פשוטות באופנוע שטח

אין דבר יותר מתסכל מלהגיע לנקודה הכי יפה בטיול, לכבות את האופנוע כדי לצלם תמונה, ואז... כלום. דממה. אתה לוחץ על כפתור הסטרטר ושומע צליל עייף, או גרוע מזה - שקט מוחלט. התרחיש הזה, שבו האופנוע לא מניע, מוכר לכל רוכב שטח. הלב צונח, והמחשבות מיד רצות לתרחישי אימה של חילוץ יקר או הליכה ארוכה הביתה.

אבל רגע לפני שאתם נכנסים לפאניקה ומתחילים לחפש טלפון של גרר, חשוב להבין: ברוב המקרים, הסיבה היא תקלת חשמל פשוטה שאתם יכולים לאתר ולפעמים אפילו לתקן בעצמכם עם כלים בסיסיים. כדי שמנוע יניע, הוא צריך שלושה דברים: דלק, אוויר וניצוץ. במדריך הזה נתמקד בצלע השלישית והחמקמקה - הניצוץ, ונלמד איך לבצע איתור תקלות חשמל↗ בסיסי צעד אחר צעד.

נדבר על המקרים הנפוצים ביותר, החל מהחשוד המיידי - המצבר, ועד לרכיבים קטנים וזולים שיכולים להשבית אופנוע שלם. נסביר מה זה אומר כשהסטרטר מסתובב אבל לא מניע, איך לבדוק אם יש ניצוץ בפלאג, ואיפה לחפש את הפיוז השרוף שתוקע לכם את כל היום. המטרה היא לתת לכם את הביטחון והידע הבסיסי כדי להציל את הרכיבה הבאה שלכם.

שלב 1: הסוללה - הלב של מערכת החשמל

הסוללה היא נקודת ההתחלה הכי הגיונית. היא כמו מאגר המים הראשי של העיר - אם הוא ריק, שום דבר לא יזרום. תקלת סוללה יכולה להתבטא בשתי צורות עיקריות: שקט מוחלט כשלוחצים על הסטרטר, או צליל סיבוב חלש ואיטי של הסטרטר, כמו מישהו שמנסה לקום מהמיטה ביום ראשון בבוקר.

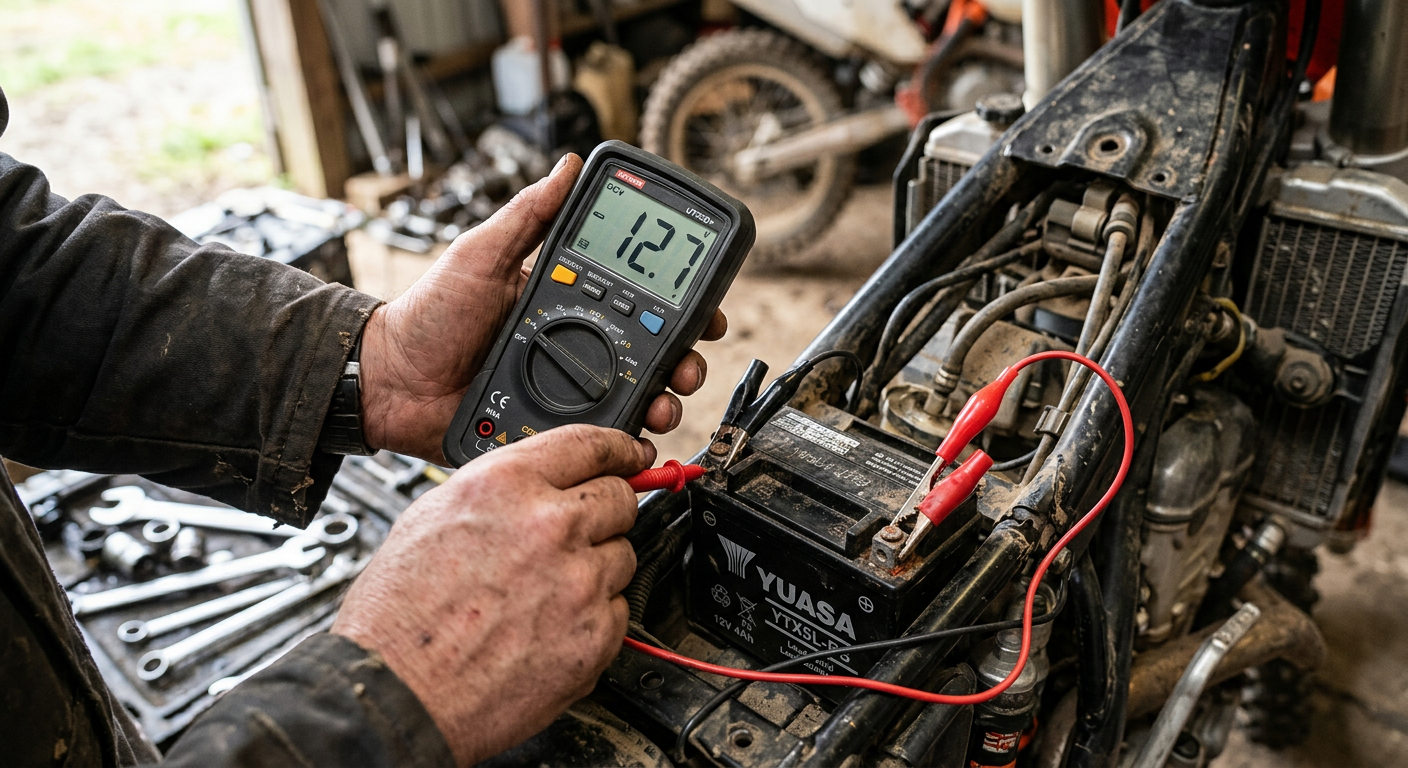

כדי לבדוק את הסוללה כמו שצריך, תצטרכו רב-מודד (מולטימטר)↗. זהו מכשיר זול (החל מ-50 שקלים באוטו דיפו) שכל רוכב צריך בארגז הכלים שלו. כוונו אותו למדידת מתח ישר (DC Voltage, מסומן כ-V עם קו ישר או מקווקו). חברו את המ האדום לקוטב החיובי (+) ואת השחור לשלילי (-). סוללה טעונה ובריאה צריכה להראות בין 12.6 ל-12.8 וולט כשהאופנוע כבוי. אם אתם רואים מתח נמוך מ-12.2 וולט, כנראה שהסוללה שלכם צריכה טעינה או החלפה.

טיפ: גם אם המתח תקין, בדקו שהחיבורים לקטבי המצבר (הטרמינלים) הדוקים ונקיים. לפעמים שכבה דקה של קורוזיה (אבקה לבנה-ירקרקה) מספיקה כדי למנוע מגע טוב. נקו אותה עם מברשת פלדה קטנה או נייר זכוכית עדין.

הסטרטר מסתובב אבל לא מניע - מה זה אומר?

זהו אחד התסמינים הכי נפוצים, ולמען האמת - זה דווקא סימן טוב יחסית. אם אתם שומעים את הסטרטר מסתובב במהירות ובנחישות אבל המנוע לא "תופס" ולא מתחיל לעבוד, זה אומר שהסוללה שלכם כנראה בסדר, וגם מנוע הסטרטר עצמו תקין. הבעיה נמצאת במקום אחר.

במצב כזה, הבעיה היא כמעט תמיד באחת משלוש הצלעות של משולש הבעירה: אין דלק, אין אוויר או אין ניצוץ. מכיוון שהמדריך הזה עוסק בחשמל, נתמקד באפשרות השלישית. היעדר ניצוץ הוא גורם שכיח מאוד למצב שבו יש קראנק (סיבוב מנוע) אבל אין התנעה. זה הזמן לעבור לבדיקה החשובה הבאה.

שלב 2: בדיקת ניצוץ - האם יש חשמל לפלאג?

זוהי בדיקת האמת שתגיד לנו אם מערכת ההצתה עובדת. היא דורשת קצת פירוק, אבל היא פשוטה מאוד. תצטרכו מפתח פלאגים מתאים לגודל שלכם (בדרך כלל מגיע בערכת הכלים המקורית של האופנוע).

תהליך בדיקת ניצוץ:

1. גישה לפלאג: הסירו את המושב, מיכל הדלק או כל מה שמפריע לכם להגיע לראש המנוע ולפלאג.

2. ניתוק הכובע: משכו בזהירות את כובע הפלאג (החלק השחור שמחובר אליו).

3. פירוק הפלאג: השתמשו במפתח הפלאגים כדי לסובב אותו נגד כיוון השעון ולהוציא אותו מהמנוע.

4. חיבור מחדש: החזירו את הפלאג לתוך הכובע שלו.

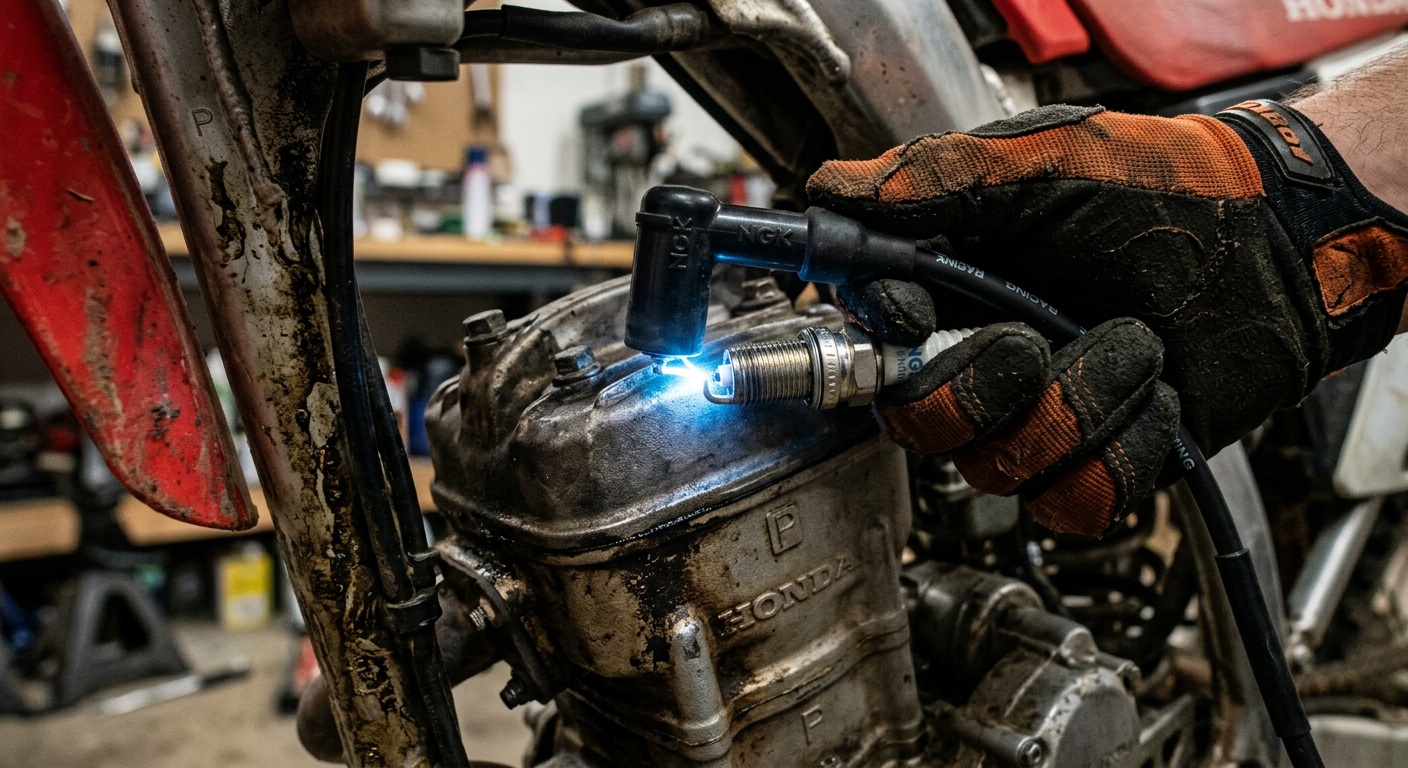

5. הארקה: הצמידו את החלק המתכתי של הפלאג (ההברגה) לחלק מתכתי חשוף של המנוע או שלדת האופנוע. חשוב שיהיה מגע טוב.

6. הבדיקה: העבירו את מתג ההצתה למצב ON, ודאו שמתג ההריגה במצב 'RUN', ולחצו על כפתור הסטרטר לכמה שניות. הסתכלו על קצה הפלאג. אתם אמורים לראות ניצוץ כחול וברור קופץ בין האלקטרודה המרכזית לזו הצדדית.

אזהרה: מערכת ההצתה מייצרת מתח גבוה מאוד (אלפי וולטים). אל תגעו בחלק המתכתי של הפלאג או בכובע בזמן הבדיקה. החזיקו רק את החלק המבודד של כובע הפלאג.

אם ראיתם ניצוץ, בעיית החשמל שלכם כנראה נפתרה, והבעיה היא במערכת הדלק או האוויר. אם אין ניצוץ, סימן שהבעיה היא אכן במערכת החשמל, ואנחנו צריכים להמשיך בחיפושים. אגב, זו הזדמנות מצוינת לבצע קריאת מצב מצת באופנוע שטח כדי להבין מה קורה בתוך המנוע.

שלב 3: אין ניצוץ? בואו נלך אחורה בשרשרת

אוקיי, אז גילינו שאין ניצוץ. החדשות הטובות הן שצמצמנו את החיפוש למערכת ההצתה בלבד. מערכת ההצתה היא כמו שרשרת של רכיבים שמעבירים חשמל אחד לשני. אם חוליה אחת נשברת, הכל מפסיק לעבוד. הסדר ההגיוני לבדיקה הוא מהפשוט והזול למסובך והיקר.

הפיוז הראשי - המפסק הקטן והחשוב

הפיוז (נתיך) הוא רכיב בטיחות שנועד להישרף ולהגן על מערכת החשמל במקרה של קצר או עומס יתר. זהו רכיב שעולה 5 שקלים ויכול להציל אתכם מתיקון של אלפי שקלים, אבל כשהוא נשרף - הוא משבית את האופנוע לחלוטין. ברוב אופנועי השטח, הפיוז הראשי נמצא בקופסה קטנה ליד המצבר.

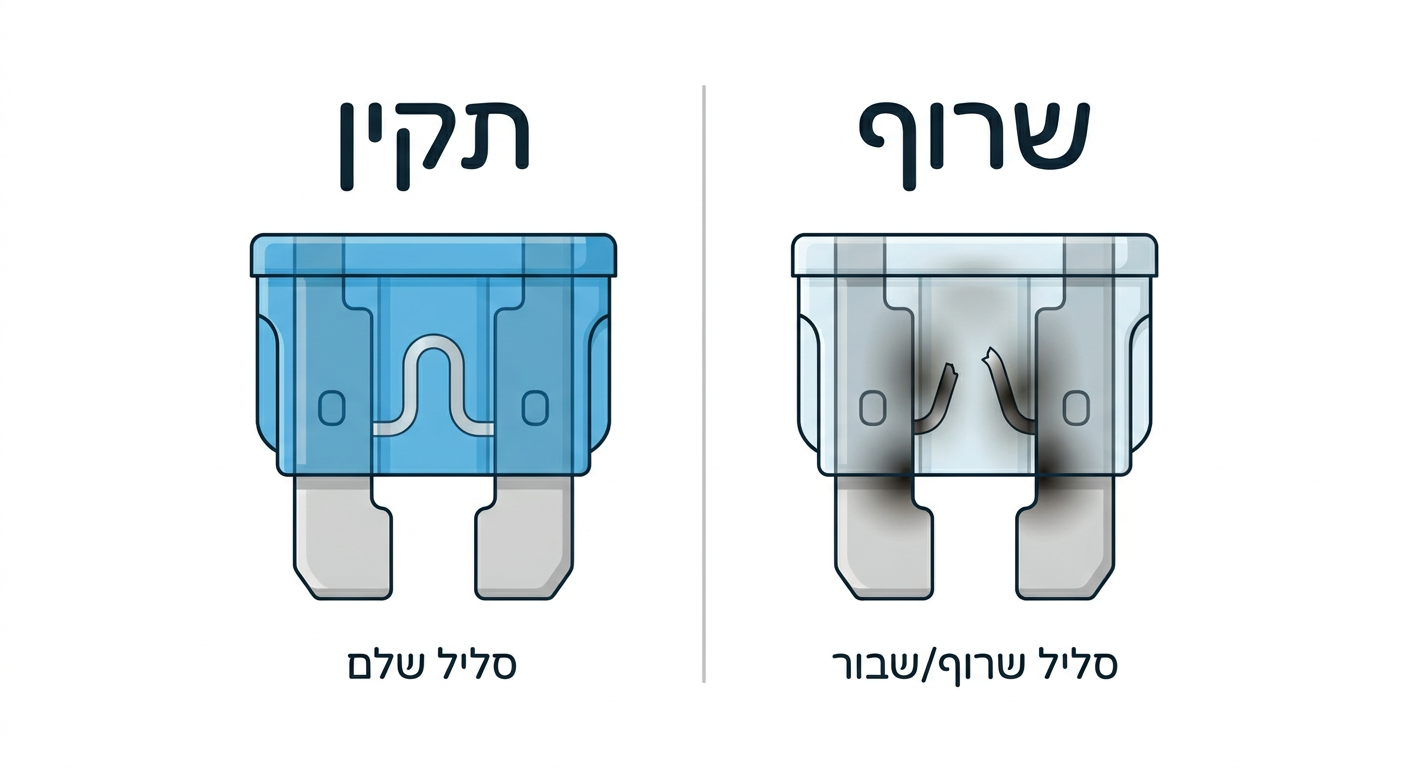

פתחו את הקופסה, שלפו את הפיוז (בדרך כלל יש אחד רזרבי ממש לידו) והביטו בו מול האור. פיוז תקין יראה חוט מתכת דק שמחבר בין שני הצדדים. בפיוז שרוף, החוט הזה יהיה קרוע. אם הוא שרוף, פשוט החליפו אותו בפיוז הרזרבי (ודאו שאתם שמים פיוז עם אותו ערך אמפר!). אם אין לכם רזרבי, זה הזמן לבקש טובה מחבר או לקפוץ לחנות חלפים קרובה. החלפת פיוז יכולה לחסוך לכם מאות שקלים על גרר ומוסך.

אינפוגרפיקה

מתי להרים ידיים ולקרוא למכונאי?

המדריך הזה נועד לכסות את התקלות הפשוטות והנפוצות. אם עברתם על כל השלבים - הסוללה תקינה, הפיוזים בסדר, מתג ההריגה במקום, החיבורים נראים טוב ועדיין אין ניצוץ - כנראה שהבעיה מורכבת יותר. תקלות בסטטור (הגנרטור של האופנוע), ב-CDI, או קצר בצמת החשמל הראשית הן לא משהו שכדאי לנסות לאבחן בשטח בלי ידע וכלים מתאימים.

אל תרגישו רע עם זה. לדעת מתי לעצור זה חלק חשוב מהיותך מכונאי חובב. בשלב הזה, חסכתם זמן וכסף על ידי שלילת כל הבעיות הפשוטות, ותוכלו להגיע למוסך ולהגיד למכונאי בדיוק מה בדקתם. זה יעזור לו לאתר את התקלה מהר יותר ויחסוך לכם כסף על שעות עבודה מיותרות. לפעמים, התיקון הכי טוב הוא להכיר במגבלות שלך ולקרוא לאיש מקצוע.
